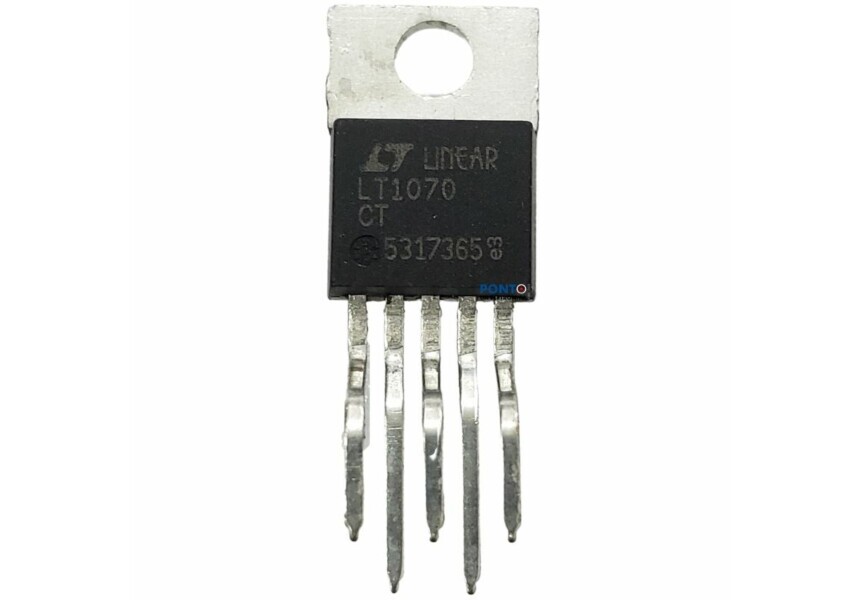

Circuito Integrado LT1070CT

Circuito Integrado LT1070CT
Regulador de Tensão de Comutação LT1070.
Regulador de Comutação de Alta Eficiência 5A e 2.5A

Especificações:
Fabricante: Analog Devices Inc.
Categoria de produto: Reguladores de tensão de comutação
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-220-5
Voltagem de saída: ajustável
Corrente de saída: 5 A
Número de limites: 1 saída
Tensão de entrada MÁXIMA: 40 V
Topologia: Boost, Buck, Cuk, Flyback, Forward, Inverting
Tensão de Entrada MIN: 3 V
Frequência de comutação: 40 kHz
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 100 C
Série: LT1070
Altura: 4,57 mm
Marca: Analog Devices
Corrente de Alimentação Operativa: 6 mA
Tipo de Produto: Reguladores de Tensão de Comutação
Subcategoria: PMIC - CIs de gerenciamento de energia

O LT1070CT da Lite-On é um circuito integrado do tipo regulador chaveado (switching regulator) extremamente versátil.
Ele permite trabalhar em configurações step-up (boost), step-down (buck) e inversor, sendo ideal para projetos de fontes DC-DC, automação e eletrônica em geral.
Com encapsulamento TO-220, oferece boa dissipação térmica, sendo adequado para aplicações que exigem maior corrente e robustez.

Características Técnicas:
Modelo: LT1070CT
Tipo: Regulador chaveado (switching regulator)
Topologias: Boost / Buck / Inversor
Encapsulamento: TO-220
Alta eficiência
Versátil

Aplicações:
Conversores DC-DC
Fontes chaveadas
Projetos eletrônicos
Automação
Equipamentos industriais
Sistemas embarcados

Benefícios:
Alta versatilidade
Boa eficiência
Suporta diversas topologias
Robusto (TO-220)
Ideal para projetos

Dica Importante:
Necessita componentes externos (indutor, diodo, capacitor)
Requer dissipador em aplicações de maior carga
Muito usado em projetos de fonte
Para mais informações, entre em contato.
