Circuito Integrado LM748CH St

Circuito Integrado LM748CH St

O LM748CH é um amplificador operacional (Op-Amp) de uso geral . É um circuito integrado clássico conhecido por sua versatilidade em diversos projetos de circuitos analógicos.
Aqui está uma análise de suas principais características e ao que "CH" e "St" provavelmente se referem:
LM748: Este é o número da peça principal do amplificador operacional.
CH: Este sufixo normalmente indica o tipo de encapsulamento . No caso do LM748CH, refere-se a um encapsulamento metálico , geralmente do tipo TO-99-8 ou TO-5 , que é um encapsulamento redondo, hermeticamente fechado, com 8 pinos. Este encapsulamento oferece bom desempenho térmico e proteção para o circuito integrado.
St: Embora não seja um componente padrão do número oficial da peça, "St" frequentemente aparece em listas de produtos e pode se referir à STMicroelectronics , fabricante deste CI (e de muitos outros). É comum que os distribuidores listem o fabricante ao lado do número da peça.

Principais recursos do amplificador operacional LM748:
Uso geral: é adequado para uma ampla gama de aplicações, incluindo amplificação, filtragem, condicionamento de sinal e muito mais.
Compensação de Frequência Externa: Ao contrário de alguns amplificadores operacionais com compensação interna, o LM748 requer um capacitor externo (tipicamente 30 pF) para compensação de frequência. Isso permite a otimização do desempenho em altas frequências para configurações de ganho específicas.
Ampla faixa de tensão operacional: pode operar com fontes de alimentação duplas (por exemplo, ±5 V a ±20 V).
Proteção contínua contra curto-circuito: a saída é protegida contra curto-circuitos contínuos, o que ajuda a evitar danos ao chip.
Alta tensão de entrada diferencial: pode lidar com tensões de entrada diferenciais relativamente altas.
Sem travamento: foi projetado para evitar travamento quando o intervalo do modo comum é excedido.

Aplicações comuns:
O LM748 ainda é utilizado em diversos circuitos, principalmente em ambientes educacionais e projetos mais antigos, devido à sua simplicidade e características bem conhecidas. Ele pode ser encontrado em:
Amplificadores de áudio
Filtros ativos
Seguidores de tensão
Comparadores
Conversores analógico-digitais (básicos)

Valor Unitário

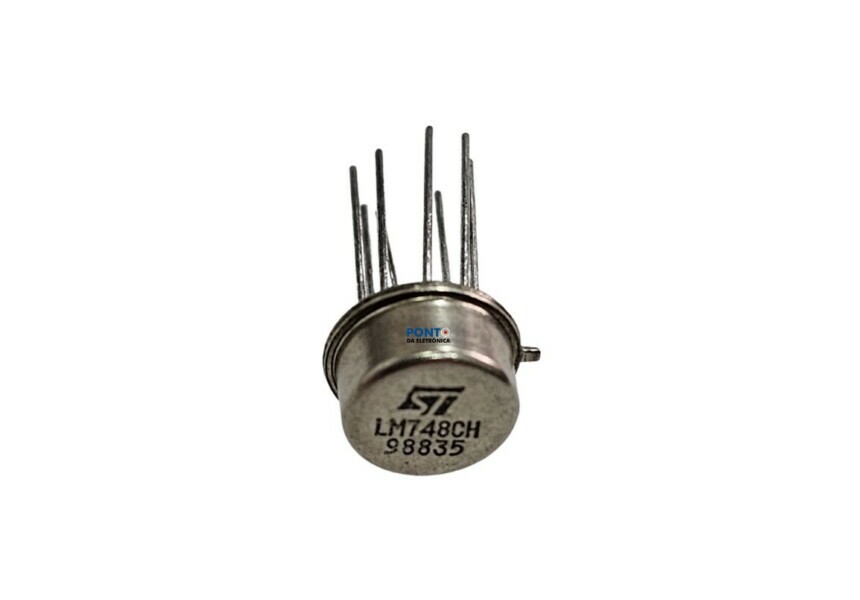

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
