Circuito Integrado LM393N St

Circuito Integrado LM393N St

O LM393N da STMicroelectronics é um Circuito Integrado (CI) de Comparador Duplo de Baixa Potência (Low Power Dual Voltage Comparator).

O que é e Para que Serve
O LM393N contém dois comparadores de tensão independentes em um único chip. Um comparador de tensão é um circuito eletrônico que compara duas tensões de entrada e produz um sinal digital de saída que indica qual é a maior.
Função Principal: Converter um sinal de entrada analógico em um sinal de saída digital (nível alto ou baixo), determinando se a tensão de entrada não inversora é maior ou menor que a tensão de entrada inversora

Características Chave
Comparador Duplo: Permite realizar duas comparações de tensão simultaneamente.
Ampla Faixa de Tensão: Opera com fonte de alimentação única (assimétrica) de 2V a 36V ou fonte dupla (simétrica)
Baixo Consumo: Ideal para aplicações alimentadas por bateria.
Entrada Common-Mode até o Terra (GND): Uma característica importante é que sua faixa de tensão de entrada de modo comum inclui o nível do terra, mesmo operando com fonte única, o que é útil para detectar sinais próximos a 0 V.
Saída de Coletor Aberto (Open-Collector): A saída requer um resistor pull-up conectado à tensão positiva ($V_{CC}$) para funcionar. Essa característica permite a interface com diferentes famílias lógicas (TTL, CMOS, etc.) e a configuração Wired-OR (OR com fio).

Aplicações Comuns
O LM393N é amplamente utilizado em:
Circuitos de Detecção de Nível: Como detector de nível de bateria, limite de temperatura (usando um termistor), ou qualquer monitoramento de tensão.
Circuitos Osciladores e Temporizadores: Utilizado para gerar sinais de onda quadrada (ex: em multivibradores astáveis).
Interfaces de Sensores: Conectando sensores analógicos (como fotoelétricos ou de temperatura) para fornecer uma saída digital a microcontroladores.
Circuitos Zero-Crossing (Passagem por Zero): Detecção do momento em que um sinal alternado cruza o valor de 0 V.

Valor Unitário

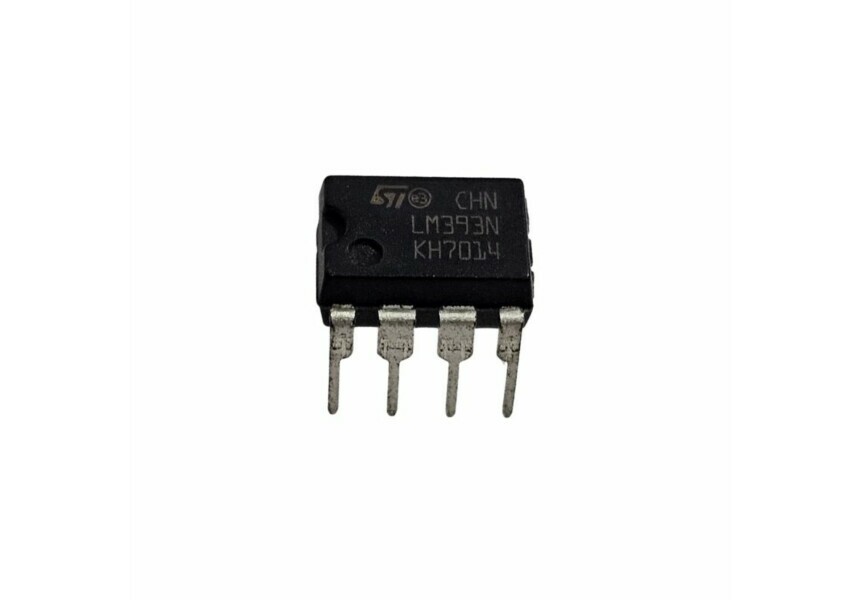

Imagem Meramente Ilustrativa
