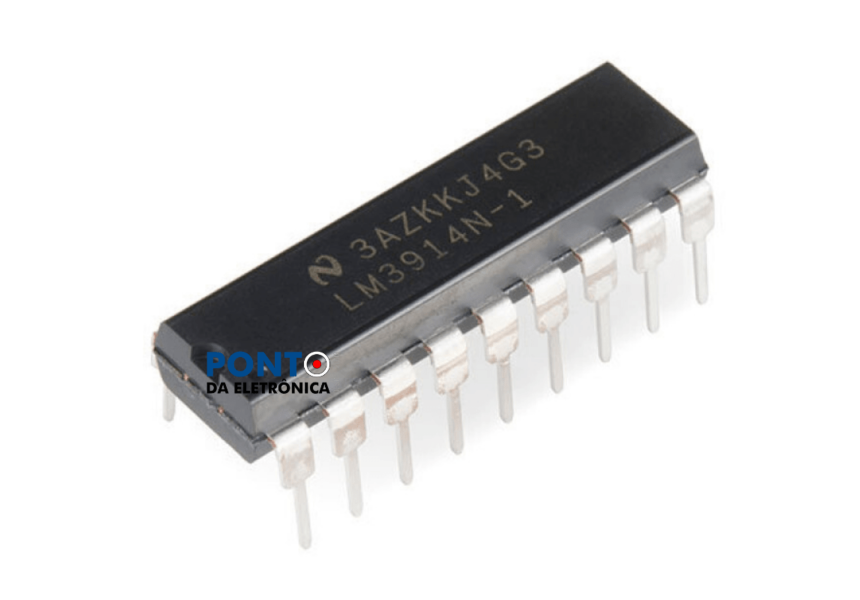

Circuito Integrado LM3914N-1 National

Circuito Integrado LM3914N-1
Drivers de iluminação com LEDs

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Drivers de iluminação com LEDs
Tensão de alimentação - Máx: 9200 uA
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Estilo de montagem: Através do Orifício
Caixa / Gabinete: PDIP-18
Altura: 3.43 mm
Comprimento: 22.1 mm
Largura: 6.48 mm
Marca: Texas Instruments
Tensão de alimentação operacional: 25 V
Tipo de Produto: Drivers de iluminação com LEDs
Subcategoria: Driver ICs

Circuito Integrado LM3914N-1 – Driver Barra LED e VU Meter
O LM3914N-1 é um circuito integrado desenvolvido para controlar até 10 LEDs em configuração de barra ou ponto, permitindo a criação de indicadores visuais de nível de sinal.
Esse CI é amplamente utilizado em VU meters de áudio, medidores de tensão, indicadores de bateria e sistemas de monitoramento eletrônico.
Possui referência interna de tensão e ajuste de sensibilidade, proporcionando medições precisas e estáveis.
Seu encapsulamento DIP facilita a montagem em placas e manutenção eletrônica.

CARACTERÍSTICAS TÉCNICAS:
Modelo: LM3914N-1
Fabricante: National Semiconductor
Tipo: Driver para barra de LED
Controle de até 10 LEDs
Modos de exibição: Barra ou Ponto
Referência interna de tensão
Ajuste de escala e sensibilidade
Baixo consumo de energia
Alta precisão de leitura
Encapsulamento: DIP-18

CONFIGURAÇÃO / FUNÇÃO:
Controle sequencial de LEDs
Entrada analógica de sinal
Ajuste de escala de tensão
Seleção modo barra ou ponto
Pinagem conforme datasheet do fabricante

APLICAÇÕES:
VU meter para áudio
Indicadores de nível de bateria
Medidores de tensão
Painéis eletrônicos
Equipamentos de áudio profissional
Instrumentação eletrônica
Projetos eletrônicos educacionais
Sistemas de monitoramento

DICA DE APLICAÇÃO PRÁTICA:
Uso em VU Meter e Indicadores de Nível

O circuito integrado LM3914N-1 é muito utilizado em VU meters e indicadores de nível, permitindo visualizar intensidade de áudio ou tensão através de uma barra de LEDs.
Durante manutenção ou projetos eletrônicos, esse CI pode ser aplicado para:
Indicadores de volume em amplificadores
Monitoramento de nível de bateria
Indicadores de tensão em fontes
Painéis de monitoramento eletrônico

Boas Práticas na Instalação:
Utilizar resistores corretos para ajuste de escala
Conferir tensão de alimentação
Verificar LEDs utilizados no circuito
Ajustar sensibilidade conforme aplicação
Conferir soldagem e trilhas da placa

EQUIVALENTES E COMPATÍVEIS:
LM3915 (escala logarítmica – áudio)
LM3916 (VU meter padrão)
(Consultar aplicação para substituição correta)

CONTEÚDO DA EMBALAGEM:
01 – Circuito Integrado LM3914N-1

VANTAGENS DO PRODUTO:
Produto novo
Alta precisão de leitura
Fácil aplicação em projetos eletrônicos
Excelente desempenho em áudio e medição
Ideal para manutenção e desenvolvimento
Pronta entrega
