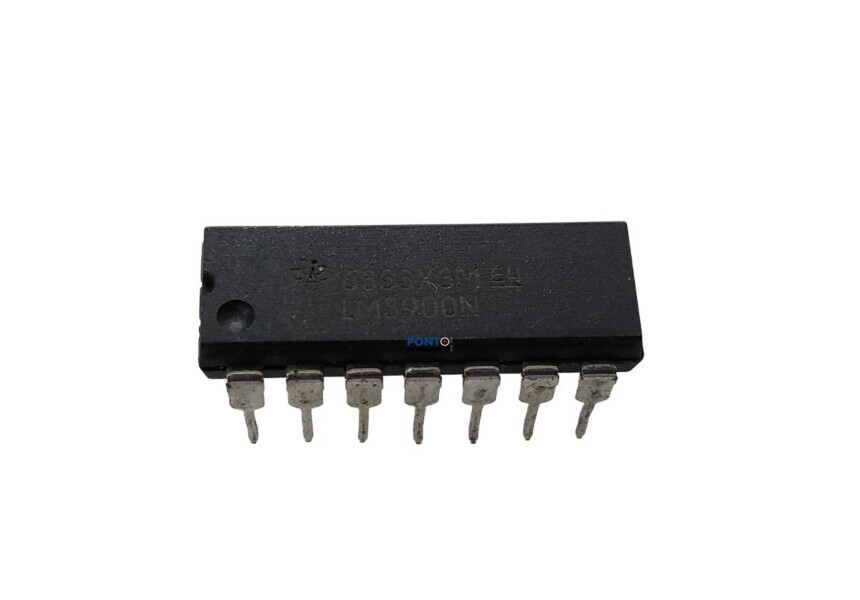

Circuito Integrado LM3900N

Circuito Integrado LM3900N
Amplificador Operacional

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Amplificadores operacionais - Amp Op
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-14
Número de canais: 4 canais
Tensão de alimentação - Máx: 32 V, +/- 16 V
Produto da largura de banda de ganho (GBP): 2,5 MHz
SR - Taxa de variação: 20 V / us
Tensão de alimentação - Mín: 4,5 V, +/- 2,2 V
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Ib - Corrente de polarização de entrada: 200 nA
Corrente de Alimentação Operativa: 1,55 mA
Desligamento: Sem desligamento
Série: LM3900
Embalagem: Tubo
Tipo de amplificador: Amplificador de uso geral
Altura: 4,57 mm
Comprimento: 19,3 mm
Produto: Amplificadores Operacionais
Tipo de suprimento: Sozinho
Tecnologia: Bipolar
Largura: 6,35 mm
Marca: Texas Instruments
Tensão de alimentação dupla: +/- 3 V, +/- 5 V, +/- 9 V
Tensão de alimentação dupla máxima: +/- 16 V
Tensão de alimentação dupla mínima: +/- 2,2 V
Tensão de alimentação operacional: 4,5 V a 32 V, +/- 2,2 V a +/- 16 V
Pd - Dissipação de potência: 1150 MW
Tipo de Produto: Op Amps - Amplificadores Operacionais
PSRR - Razão de rejeição de fonte de alimentação: 70 dB (Typ)
Subcategoria: CIs amplificadores
Ganho de Tensão dB: 68,94 dB

Descrição:
O LM3900N é um circuito integrado com quatro amplificadores operacionais (quad op-amps), amplamente utilizado em projetos de controle, automação, filtros ativos, comparadores e sistemas analógicos em geral.
Diferente de outros operacionais, o LM3900 utiliza uma arquitetura de entrada de corrente e pode operar com tensões simples, sendo ideal para aplicações onde se busca baixo consumo, simplicidade e desempenho confiável.
Sua embalagem DIP-14 facilita a prototipagem em placas padrão. É compatível com aplicações industriais, educacionais e comerciais.

Características Técnicas:
Modelo: LM3900N
Tipo: Amplificador Operacional Quádruplo
Tensão de alimentação: 3V a 32V (ou ±1.5V a ±16V)
Entrada diferencial de corrente
Saída compatível com lógica TTL e CMOS
Encapsulamento: DIP-14
Temperatura de operação: 0°C a 70°C
Aplicações: Filtros, comparadores, osciladores, controle de corrente
