Circuito Integrado LM358P

Circuito Integrado LM358P
LM358N DIP-8 Amplificador Operacional

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Amplificadores operacionais - Amp Op
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-8
Número de canais: 2 canais
Tensão de alimentação - Máx: 32 V
Produto da largura de banda de ganho (GBP): 700 kHz
Corrente de saída por canal: 30 mA
SR - Taxa de variação: 0,3 V / us
Vos - Tensão de deslocamento de entrada: 7 mV
Tensão de alimentação - Mín: 3 V
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Ib - Corrente de polarização de entrada: 150 nA
Corrente de Alimentação Operativa: 350 uA
Desligamento: Sem desligamento
CMRR - Razão de rejeição do modo comum: 65 dB a 80 dB
pt - Densidade de ruído de tensão de entrada: 40 nV / sqrt Hz
Série: LM358
Embalagem: Vareta
Tipo de amplificador: Amplificador de alto ganho
Recursos: Standard Amps
Altura: 4,57 mm
Tipo de entrada: Rail-to-Rail
Comprimento: 9,81 mm
Produto: Amplificadores Operacionais
Tipo de suprimento: Single, Dual
Tecnologia: Bipolar
Largura: 6,35 mm
Marca: Texas Instruments
Tensão de alimentação dupla: +/- 3 V, +/- 5 V, +/- 9 V
Tensão de alimentação dupla máxima: +/- 16 V
Tensão de alimentação dupla mínima: +/- 1,5 V
Tensão de alimentação operacional: 3 V a 32 V, +/- 1,5 V a +/- 16 V
Tipo de Produto: Amps Op - Amplificadores Operacionais
Subcategoria: CIs amplificadores
Vcm - Tensão do modo comum: Trilho Negativo para Trilho Positivo - 1,5 V
Ganho de Tensão dB: 100 dB

Circuito Integrado LM358P:
O LM358P é um amplificador operacional duplo de baixo consumo, amplamente utilizado em projetos eletrônicos analógicos graças à sua versatilidade, estabilidade e facilidade de aplicação.
Ele reúne dois amplificadores operacionais independentes dentro de um encapsulamento DIP-8, podendo operar com fonte simples ou fonte simétrica, o que o torna ideal para dispositivos alimentados por baterias ou circuitos de baixa tensão.
Projetado para aplicações de uso geral, o LM358P oferece boa largura de banda, baixo ruído, operação estável em diversas condições e excelente desempenho em amplificação, filtragem, condicionamento de sinal e controle.
É um dos CIs mais populares e presentes em fontes, sensores, módulos eletrônicos, instrumentos e sistemas embarcados.

Principais Características:
Dois amplificadores operacionais no mesmo CI (dual op-amp).
Operação com fonte simples a partir de 3V, ideal para circuitos alimentados por bateria.
Baixo consumo de corrente, adequado para sistemas de baixa potência.
Entrada e saída com ampla faixa dinâmica, permitindo trabalhar próximo ao terra (GND).
Boa estabilidade térmica e elétrica.
Encapsulamento DIP-8, fácil de soldar, substituir ou montar em protoboards.
Recomendado para projetos didáticos, prototipagem e aplicações industriais.

Aplicações Típicas:
Amplificação de sinais de sensores (temperatura, luz, pressão, etc.)
Circuitos de áudio de baixa potência
Filtros ativos e condicionamento de sinal
Conversores AD/DA e estágios de instrumentação
Fontes chaveadas e controladores PWM
Sistemas embarcados e microcontroladores
Circuitos de comparação, osciladores e estágios de controle analógico

Vantagens:
Muito fácil de aplicar em diversos tipos de circuito.
Opera com tensões baixas (3V a 32V), ideal para eletrônica moderna.
Estável e confiável mesmo em condições variadas de alimentação.
Substituto comum para versões LM358 de outras marcas.
Excelente custo-benefício.
Valor Unitário

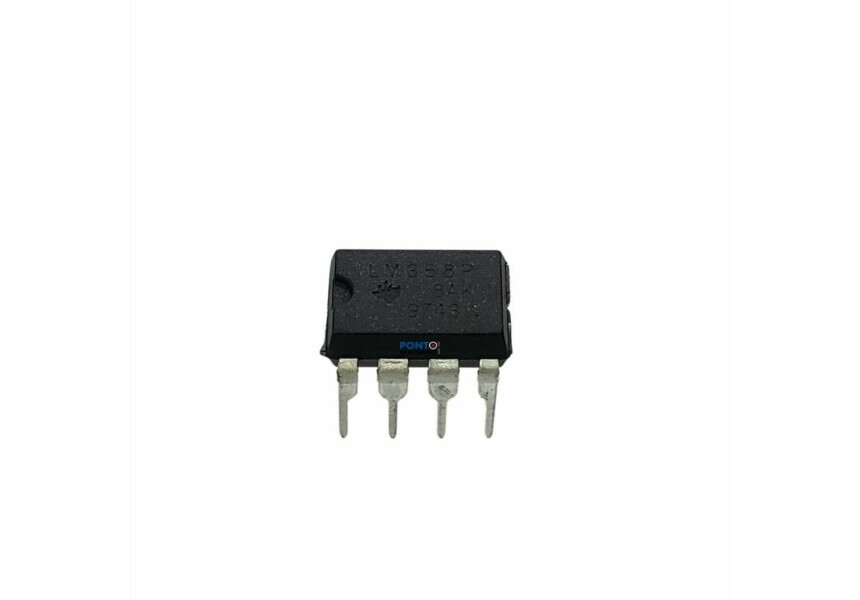

Imgem Ilustrativa
