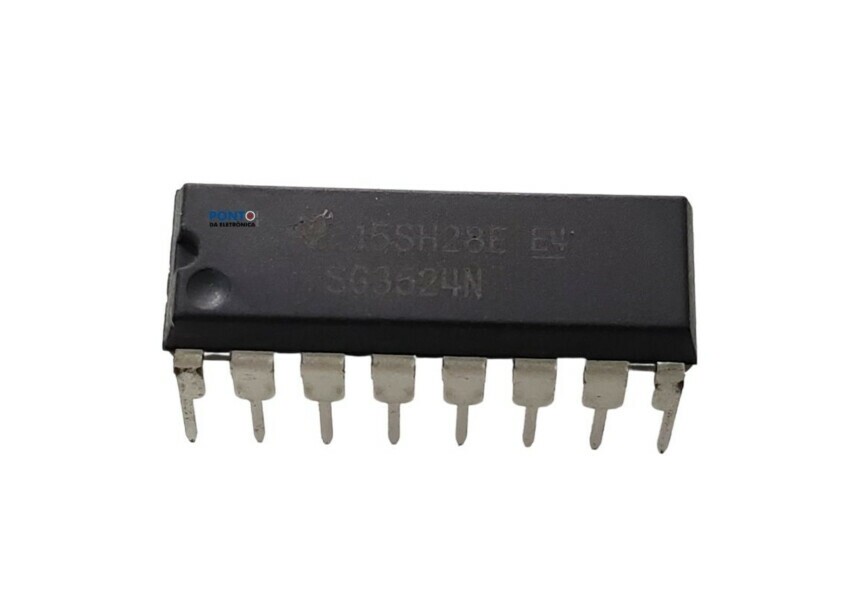

Circuito Integrado LM3524N / SG3524N – Controlador PWM para Fontes Chaveadas e Inversores

Controle Preciso para Fontes Chaveadas, Inversores e Conversores DC-DC

O LM3524N / SG3524N é um circuito integrado controlador PWM (Pulse Width Modulation) desenvolvido para aplicações de controle de potência em fontes chaveadas, inversores, conversores DC-DC e reguladores de tensão. Ele integra em um único encapsulamento os principais blocos necessários para projetos de eletrônica de potência, simplificando o desenvolvimento e aumentando a confiabilidade do circuito.

Sua arquitetura inclui oscilador programável, amplificador de erro, referência de tensão de alta precisão, comparador PWM, proteção por limitação de corrente e saídas complementares para acionamento em configurações push-pull ou single-ended.

Principais Características:

✔ Controlador PWM completo para fontes chaveadas

✔ Saídas complementares para aplicações Push-Pull ou Single-Ended

✔ Referência interna de tensão de alta estabilidade

✔ Oscilador com frequência ajustável externamente

✔ Circuito interno de proteção por limitação de corrente

✔ Baixo consumo em standby

✔ Ideal para conversores DC-DC, inversores e reguladores chaveados

✔ Encapsulamento DIP-16 de fácil montagem

✔ Alta confiabilidade para aplicações industriais e eletrônicas de potência

Especificações Técnicas:

• Modelo: LM3524N / SG3524N
• Tipo: Controlador PWM
• Encapsulamento: DIP-16
• Tensão de alimentação: 8V a 40V
• Frequência de operação: até 300kHz (algumas versões até 450kHz)
• Corrente de standby típica: 8mA
• Duty Cycle máximo: 45%
• Saídas complementares para controle de potência
• Aplicação: Fontes chaveadas, inversores, conversores DC-DC, reguladores PWM e controle de potência eletrônica

Aplicações:

• Fontes chaveadas SMPS
• Inversores de tensão
• Conversores DC-DC
• Nobreaks e UPS
• Controladores industriais
• Equipamentos de telecomunicações
• Sistemas automotivos
• Projetos de eletrônica de potência
• Fontes laboratoriais e reguladas

Benefícios do LM3524N / SG3524N:

O LM3524N / SG3524N é um dos controladores PWM mais utilizados em projetos de eletrônica de potência devido à sua robustez, facilidade de implementação e integração de diversos recursos em um único componente. Sua capacidade de operar em configurações push-pull ou single-ended torna o CI extremamente versátil para manutenção, desenvolvimento e fabricação de equipamentos eletrônicos.

Conteúdo da Embalagem:

• 01 Circuito Integrado LM3524N / SG3524N
