Circuito Integrado LM311P

Circuito Integrado LM311P
LM311P PDIP-8
Comparadores analógicos

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Comparadores analógicos
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-8
Número de canais: 1 canal
Tipo de saída: Coletor aberto, dreno aberto
Tempo de resposta: 115 ns
Tipo de comparador: Diferencial
Tensão de alimentação - Mín: 3,5 V
Tensão de alimentação - Máx: 30 V
Corrente de Alimentação Operativa: 7,5 mA
Corrente de saída por canal: 50 mA
Vos - Tensão de deslocamento de entrada: 7,5 mV
Ib - Corrente de polarização de entrada: 250 nA
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Série: LM311
Embalagem: Vareta
Recursos: Strobe, Vos Adj Pin
Altura: 4,57 mm
Comprimento: 9,81 mm
Produto: Comparadores Analógicos
Tipo de suprimento: Single, Dual
Tecnologia: Bipolar
Tipo: Comparador de Tensão
Largura: 6,35 mm
Marca: Texas Instruments
Desligamento: Sem desligamento
Tensão de alimentação dupla: +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V
Produto da largura de banda de ganho (GBP): -
Ios - Corrente de deslocamento de entrada: 50 nA
Tensão de alimentação dupla máxima: +/- 15 V
Tensão de alimentação dupla mínima: 1,75 V
Tensão de alimentação operacional: 3,5 V a 30 V
Tipo de Produto: Comparadores Analógicos
Voltagem de referência: Não
Subcategoria: CIs amplificadores
Vcm - Tensão do modo comum: 0,5 V
Ganho de Tensão dB: 106,02 dB

O Circuito Integrado LM311P é um comparador de tensão de alta velocidade amplamente utilizado em projetos eletrônicos que requerem detecção precisa de níveis de tensão. Ele compara dois sinais de entrada e fornece uma saída digital indicando qual entrada é maior, sendo ideal para aplicações em conversores analógico-digital, detectores de zero, alarmes, reguladores e sistemas de controle.
Este CI opera com tensão de alimentação de 5V a 36V, garantindo flexibilidade em diversos circuitos. Sua saída em coletor aberto permite o uso com cargas externas de diferentes tensões, facilitando a integração em sistemas de lógica TTL ou CMOS.
O LM311P oferece alta velocidade de resposta, baixo consumo de corrente e excelente estabilidade térmica, tornando-o confiável em ambientes industriais e comerciais. Seu encapsulamento padrão facilita a montagem em placas de circuito impresso, sendo uma escolha ideal para engenheiros, técnicos e hobistas que buscam precisão e desempenho consistente em comparadores de tensão.
Valor Unitário

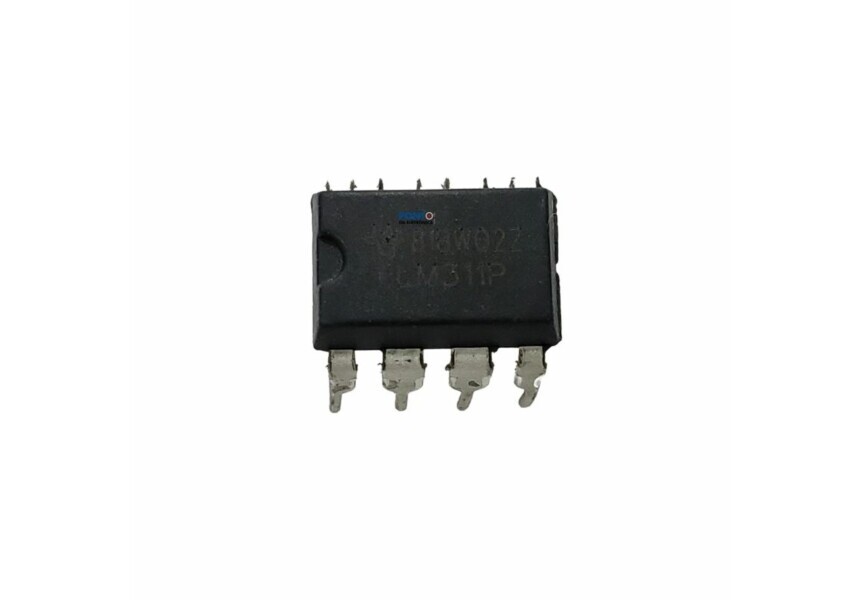

Imagem Ilustrativa

Para mais informações, entre em contato.
