Circuito Integrado LM311DR Soic-8

Circuito Integrado LM311 Soic-8
Comparador Analógicos Diferencial Com Strob

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Comparadores analógicos
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOIC-8
Número de canais: 1 canal
Tipo de saída: Coletor aberto, dreno aberto
Tempo de resposta: 115 ns
Tipo de comparador: Diferencial
Tensão de alimentação - Mín: 3,5 V
Tensão de alimentação - Máx: 30 V
Corrente de Alimentação Operativa: 7,5 mA
Corrente de saída por canal: 50 mA
Vos - Tensão de deslocamento de entrada: 7,5 mV
Ib - Corrente de polarização de entrada: 250 nA
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Série: LM311
Recursos: Strobe, Vos Adj Pin
Altura: 1,58 mm
Comprimento: 4,9 mm
Produto: Comparadores Analógicos
Tipo de suprimento: Single, Dual
Tecnologia: Bipolar
Tipo: Comparador de Tensão
Largura: 3,91 mm
Marca: Texas Instruments
Desligamento: Sem desligamento
Tensão de alimentação dupla: +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V
Produto da largura de banda de ganho (GBP): -
Ios - Corrente de deslocamento de entrada: 50 nA
Tensão de alimentação dupla máxima: +/- 15 V
Tensão de alimentação dupla mínima: 1,75 V
Tensão de alimentação operacional: 3,5 V a 30 V
Tipo de Produto: Comparadores Analógicos
Voltagem de referência: Não
Subcategoria: CIs amplificadores
Vcm - Tensão do modo comum: 0,5 V
Ganho de Tensão dB: 106,02 dB

O Circuito Integrado LM311 SOIC-8 é um comparador de tensão de alta velocidade, projetado para operar com uma ampla faixa de tensões de alimentação simples ou dupla. Ele possui uma saída de coletor aberto, permitindo interface direta com circuitos TTL, MOS e CMOS, além de possibilitar operação em diferentes níveis de tensão.
Com alta sensibilidade e baixo tempo de resposta, o LM311 é ideal para aplicações como detecção de nível, conversores analógico-digitais, osciladores, controladores de tensão e circuitos de controle de motores. O encapsulamento SOIC-8 garante tamanho reduzido e fácil montagem em placas SMD.

Principais características:
Tensão de alimentação: 5V a 30V (ou ±2,5V a ±15V)
Saída de coletor aberto compatível com TTL
Alta velocidade de comutação
Operação com alimentação simples ou dupla
Encapsulamento: SOIC-8 (SMD)

Aplicações típicas: comparadores de nível, detectores de janela, osciladores de relaxação e circuitos de controle automático.
Valor Unitário

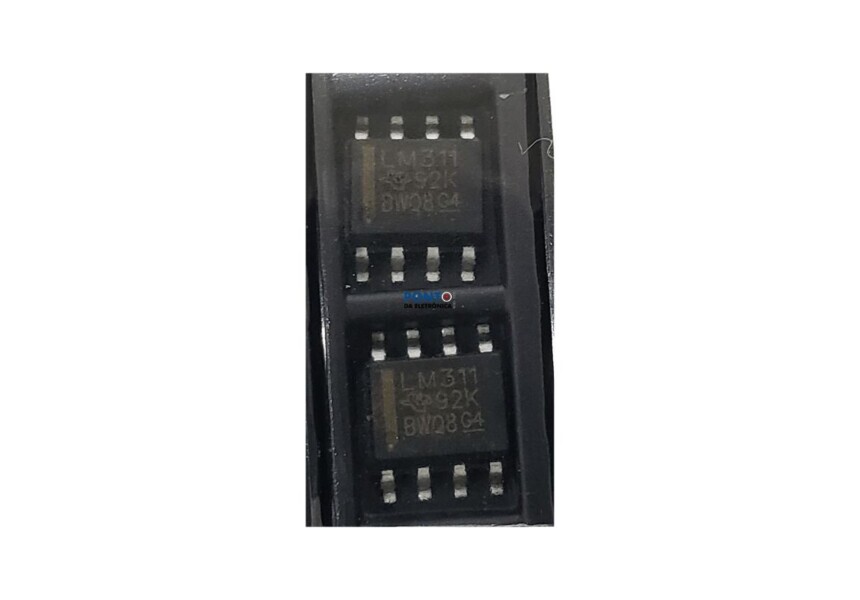

Imagem Ilustrativa

Para mais informações, entre em contato.
