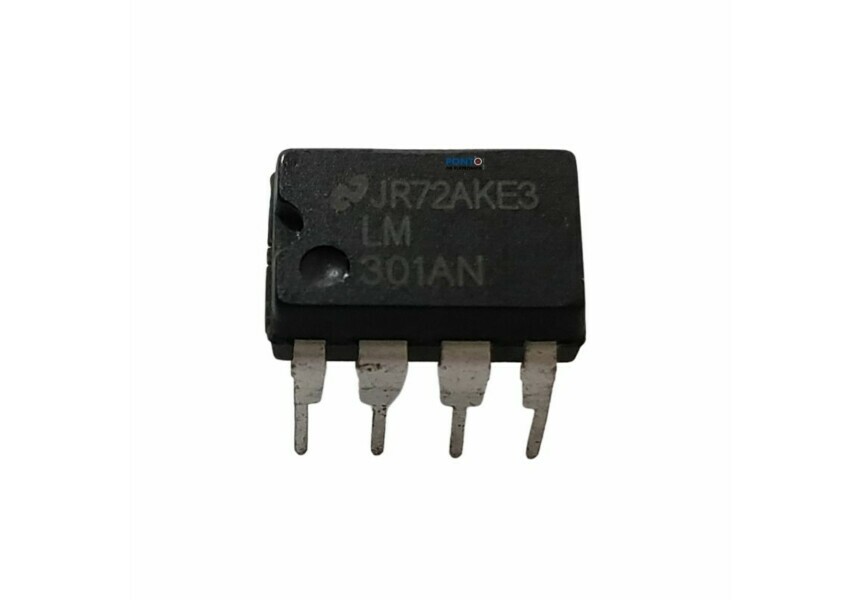

Circuito Integrado LM301AN

Circuito Integrado LM301AN
Amplificador Operacional

Especificações
Fabricante: ON Semiconductor
Categoria de produto: Amplificadores operacionais - Amp Op
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-8
Número de canais: 1 canal
Produto da largura de banda de ganho (GBP): 1 MHz
Corrente de saída por canal: 10 mA
SR - Taxa de variação: 0,5 V / us
Vos - Tensão de deslocamento de entrada: 7,5 mV
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Ib - Corrente de polarização de entrada: 250 nA
Corrente de Alimentação Operativa: 1,8 mA
Desligamento: Sem desligamento
CMRR - Razão de rejeição do modo comum: 70 dB
Tipo de amplificador: Amplificador de uso geral
Altura: 5,33 mm (máx.)
Comprimento: 9,27 mm
Produto: Amplificadores Operacionais
Tipo de suprimento: Dual
Tecnologia: Bipolar
Largura: 6,35 mm
Marca: ON Semiconductor
Tensão de alimentação dupla: +/- 9 V, +/- 12 V
Tensão de alimentação dupla máxima: +/- 15 V
Tensão de alimentação dupla mínima: +/- 5 V
Tensão de alimentação operacional: +/- 5 V a +/- 18 V
Pd - Dissipação de potência: 625 MW
Tipo de Produto: Amps Op - Amplificadores Operacionais
PSRR - Razão de rejeição de fonte de alimentação: 70 dB
Subcategoria: CIs amplificadores
Vcm - Tensão do modo comum: Trilho Negativo + 3 V para Trilho Positivo - 3 V
Ganho de Tensão dB: 104,08 dB

Para mais informações, entre em contato.
