Circuito Integrado LM2596T ADJ

Circuito Integrado LM2596T ADJ
Regulador de Tensão de Comutação

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Reguladores de tensão de comutação
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-220-5
Topologia: Buck
Voltagem de saída: 1,2 V a 37 V
Corrente de saída: 3 A
Número de limites: 1 saída
Tensão de entrada MÁXIMA: 40 V
Tensão de Entrada MIN: 4,5 V
Frequência de comutação: 127 kHz a 173 kHz
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Série: LM2596
Marca: Texas Instruments
Corrente de Alimentação Operativa: 5 mA
Tipo de Produto: Reguladores de Tensão de Comutação
Subcategoria: PMIC - CIs de gerenciamento de energia
Nome comercial: COMUTADOR SIMPLES
Tipo: Invertendo, Abaixar

O Circuito Integrado LM2596T ADJ é um regulador de tensão chaveado do tipo Step-Down (Buck), projetado para fornecer alta eficiência na conversão de tensão contínua.
Este componente permite ajuste preciso da tensão de saída, sendo ideal para projetos eletrônicos, fontes chaveadas e sistemas de alimentação DC.
Opera com corrente de até 3A e possui frequência de chaveamento fixa, garantindo excelente desempenho e estabilidade.
O LM2596 é amplamente utilizado em conversores DC-DC devido à sua confiabilidade, eficiência energética e facilidade de aplicação.

ESPECIFICAÇÕES TÉCNICAS:
Fabricante: Texas Instruments / National Semiconductor
Modelo: LM2596T-ADJ
Tipo: Regulador chaveado Step-Down (Buck)
Encapsulamento: TO-220
Tensão de entrada: 4,5V até 40V DC
Tensão de saída: Ajustável de 1,23V até 37V DC
Corrente de saída: Até 3A
Frequência de chaveamento: 150 kHz
Eficiência: Até 90% (dependendo da aplicação)
Proteções internas:
Proteção contra sobrecorrente
Proteção térmica
Limitação de corrente

Temperatura de operação: -40°C a +125°C
Montagem: Through Hole (THT)
Quantidade de pinos: 5

DIFERENCIAIS:
Alta eficiência energética
Permite ajuste de tensão de saída
Alta capacidade de corrente
Proteções internas integradas
Fácil implementação em projetos
Amplamente utilizado na indústria

APLICAÇÕES:
Conversores DC-DC
Fontes chaveadas
Fontes ajustáveis
Sistemas embarcados
Automação industrial
Projetos com Arduino e eletrônica embarcada
Equipamentos alimentados por bateria
Sistemas automotivos

CONTEÚDO DA EMBALAGEM:
01 – Circuito Integrado LM2596T ADJ

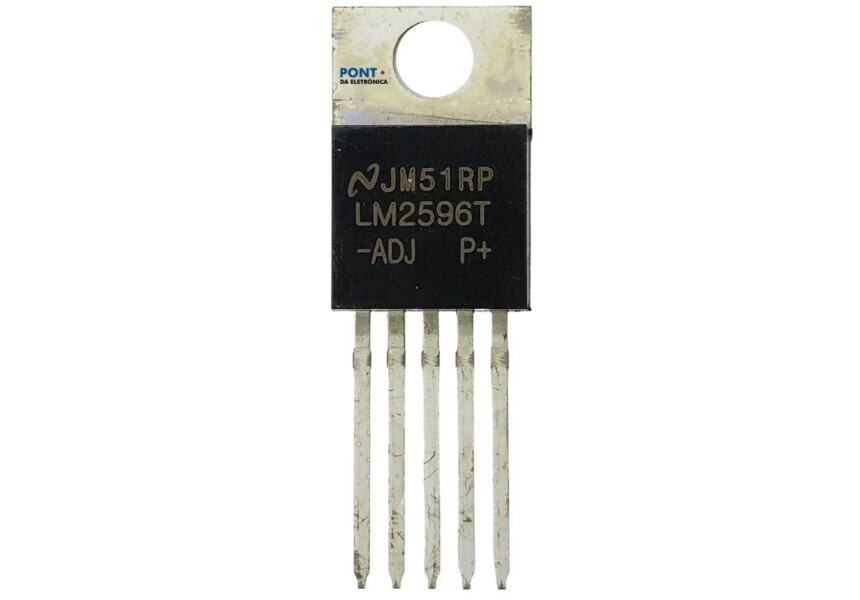

Imagem Meramente Ilustrativa
