Circuito Integrado LM2439T

Circuito Integrado LM2439T
Drivers e Controladores de tela

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Drivers e Controladores de tela
Tipo de display: CRT
Tensão de alimentação operacional: 85 V
Temperatura operacional mínima: - 20 C
Temperatura operacional máxima: + 115 C
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-220
Altura: 8,69 mm
Comprimento: 10,16 mm
Largura: 4,57 mm
Marca: Texas Instruments
Tipo de Produto: Drivers e controladores de vídeo
Subcategoria: Driver ICs
Tensão de alimentação - Máx: 85V

O LM2439T é um circuito integrado driver de vídeo de alta tensão desenvolvido originalmente pela National Semiconductor (agora parte da Texas Instruments). Trata-se de um amplificador triple canal de alta velocidade especialmente projetado para dirigir os cátodos RGB de um tubo de imagem CRT (Cathode Ray Tube) em monitores e televisores.

Visão Geral do Componente:
O LM2439T integra três amplificadores de banda larga, cada um com alta impedância de entrada e ganho interno fixo, capazes de drivar cargas capacitivas e resistivas típicas da saída de vídeo de um CRT. Ele é adequado para aplicações que exigem transferência de sinais de vídeo com resposta rápida e estável.

Pacote: Encapsulamento padrão TO-220-9 pinos, facilitando a montagem em placas de circuito com dissipação térmica adequada.

Características Técnicas:
Três Canais de Saída

Contém três amplificadores de vídeo capazes de conduzir diretamente as saídas R, G e B de um tubo de imagem CRT.

Alta Velocidade de Resposta
Projeto com tempo de comutação da ordem de ~9,5 ns, permitindo desempenho adequado em sinais de vídeo de alta resolução.

Ganho Interno Estável
Cada canal possui ganho interno fixo (em torno de –14), garantindo fidelidade no sinal de vídeo entregue ao cátodo.

Alta Impedância de Entrada
Projetado para trabalhar com fontes de sinal de vídeo comuns, mantendo boa resposta em frequências de operação típicas de CRT.

Estabilidade e Compatibilidade
Compatível com cargas capacitivas de até ~20 pF e redes indutivas de peaking, mantendo estabilidade sem oscilações.

Aplicações Típicas:
O LM2439T é usado principalmente em sistemas que exigem amplificação de vídeo de alta tensão e alta velocidade, tais como:

Monitores CRT coloridos de alta resolução (até ~1024×768 @ 70 Hz). Televisores que utilizam tubos de imagem.
Circuitos de saída de RGB em displays antigos e equipamentos de vídeo analógico.

Observação: Em tecnologias modernas de display (como LCD/LED/ OLED), esse tipo de driver é menos comum, pois a saída de vídeo é tratada por circuitos digitais ou drivers específicos para displays planos.

Benefícios:
Integra três canais de vídeo em um único pacote compacto.
Alta velocidade de operação para sinais de vídeo analógico.
Projetado para cargas tanto capacitivas quanto resistivas presentes em CRTs.
Valor Unitário

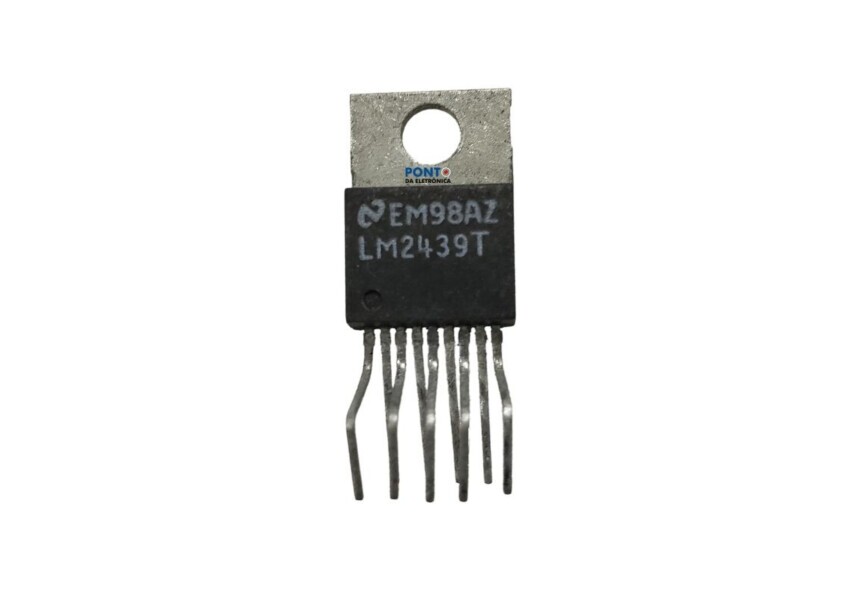

Imagem Ilustrativa
