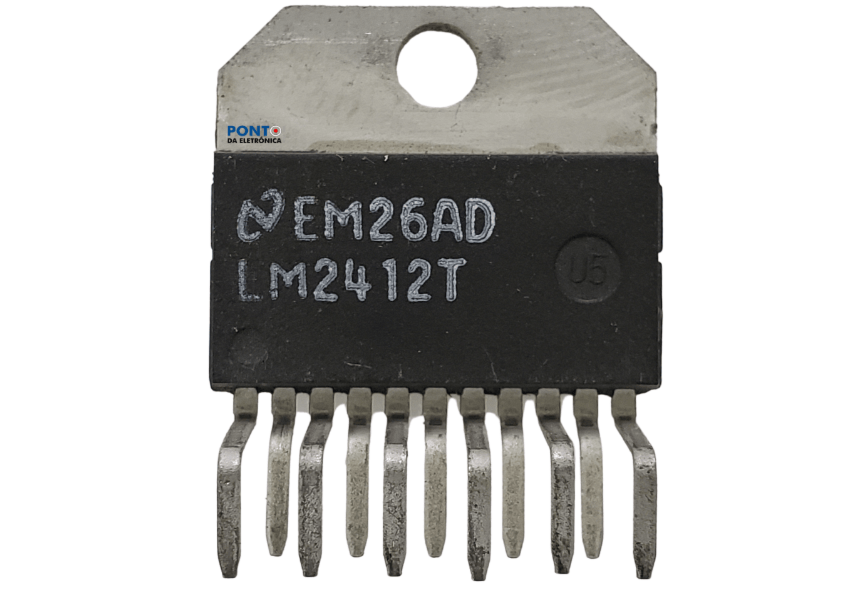

Circuito Integrado LM2412T National

Circuito Integrado LM2412T
Drivers e Controladores de tela

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Drivers e Controladores de tela
Tipo de display: CRT
Tensão de alimentação operacional: 85 V
Temperatura operacional mínima: - 20 C
Temperatura operacional máxima: + 100 C
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-220
Altura: 10,69 mm
Comprimento: 20,02 mm
Largura: 4,5 mm
Marca: Texas Instruments
Tipo de Produto: Drivers e controladores de vídeo
Subcategoria: Driver ICs
Tensão de alimentação - Máx: 85 V

Circuito Integrado LM2412T – Amplificador de Vídeo RGB
O LM2412T é um circuito integrado desenvolvido para amplificação de sinais de vídeo RGB em equipamentos eletrônicos de imagem, especialmente televisores e monitores CRT.
Projetado para trabalhar com sinais de alta frequência, esse CI proporciona excelente qualidade de imagem, alta velocidade de resposta e estabilidade operacional.
Seu encapsulamento TO-220 permite boa dissipação térmica, garantindo maior durabilidade e confiabilidade no funcionamento do equipamento.
É amplamente utilizado em manutenção e reposição de circuitos de vídeo.

CARACTERÍSTICAS TÉCNICAS:
Modelo: LM2412T
Fabricante: National Semiconductor
Tipo: Amplificador de vídeo RGB
Alta largura de banda
Alta velocidade de resposta
Baixa distorção de sinal
Alta estabilidade operacional
Encapsulamento: TO-220
Excelente dissipação térmica

CONFIGURAÇÃO / FUNÇÃO:
Amplificação dos sinais RGB
Interface entre processador de vídeo e tubo de imagem
Controle de intensidade de cores
Pinagem conforme datasheet do fabricante

APLICAÇÕES:
Televisores CRT
Monitores CRT
Equipamentos profissionais de vídeo
Sistemas de exibição de imagem
Equipamentos industriais de vídeo
Reparos eletrônicos em placas de vídeo

DICA DE APLICAÇÃO PRÁTICA:
Uso em Circuitos de Vídeo de Televisores e Monitores
O circuito integrado LM2412T é normalmente instalado na placa do pescoço do tubo CRT, sendo responsável pela amplificação dos sinais RGB que controlam a formação das cores na tela.
Durante manutenção, a substituição desse CI pode resolver problemas como:
Falha de cores na imagem
Imagem fraca ou apagada
Predominância de uma única cor
Linhas ou distorções na imagem
Ausência total de vídeo

Boas Práticas na Substituição:
Verificar resistores e capacitores do circuito RGB
Conferir alimentação do CI
Avaliar soldas da placa do tubo
Verificar soquete e conexões do CRT
Utilizar dissipação térmica adequada

EQUIVALENTES E COMPATÍVEIS:
LM2413
LM2402
Outros amplificadores RGB compatíveis conforme aplicação
(Consultar datasheet para substituição segura)

CONTEÚDO DA EMBALAGEM:
01 – Circuito Integrado LM2412T

VANTAGENS DO PRODUTO:
Produto novo
Excelente qualidade de amplificação de vídeo
Alta confiabilidade
Ideal para manutenção de televisores e monitores
Ótima dissipação térmica
Pronta entrega
