Circuito Integrado LM224 Smd Texas

Circuito Integrado LM224 Smd
Amplificador Operacional

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Amplificadores operacionais - Amp Op
Estilo de montagem: SMD/SMT
Caixa / Gabinete: SOIC-14
Número de canais: 4 canais
Tensão de alimentação - Máx: 32 V
Produto da largura de banda de ganho (GBP): 1,2 MHz
Corrente de saída por canal: 20 mA
SR - Taxa de variação: 500 mV/us
Vos - Tensão de deslocamento de entrada: 5 mV
Tensão de alimentação - Mín: 3 V
Temperatura operacional mínima: - 25 C
Temperatura operacional máxima: + 85 C
Ib - Corrente de polarização de entrada: 150 nA
Corrente de Alimentação Operativa: 1,4 mA
Desligamento: No Shutdown
CMRR - Razão de rejeição do modo comum: 80 dB
pt - Densidade de ruído de tensão de entrada: 35 nV/sqrt Hz
Série: LM224K
Embalagem: Carretel
Tipo de amplificador: amplificador de alto ganho
Marca: Texas Instruments
Tensão de alimentação dupla: +/- 3 V, +/- 5 V, +/- 9 V
Altura: 1,58 mm
Tipo de entrada: Rail-to-Rail
Comprimento: 8,65 mm
Tensão de alimentação dupla máxima: +/- 16 V
Tensão de alimentação dupla mínima: +/- 1,5 V
Tensão de alimentação operacional: 3 V a 32 V, +/- 1,5 V a +/- 16 V
Produto: Amplificadores Operacionais
Tipo de Produto: Op Amps - Amplificadores Operacionais
Subcategoria: CIs de amplificador
Tipo de direito: Simples, Duplo
Tecnologia: Bipolar
Vcm - Tensão do modo comum: Trilho negativo para trilho positivo - 1,5 V
Ganho de Tensão dB: 100 dB
Largura: 3,91 mm

O LM224 SMD da Texas Instruments é um circuito integrado do tipo amplificador operacional quádruplo (quad op-amp), ideal para aplicações analógicas de uso geral.
Ele contém 4 amplificadores operacionais independentes em um único encapsulamento, permitindo economia de espaço e maior versatilidade em projetos.
Muito utilizado em circuitos de sensores, áudio, condicionamento de sinal e controle, é um dos CIs mais populares da eletrônica.

Características Técnicas:
Modelo: LM224
Tipo: Amplificador operacional quádruplo
Encapsulamento: SMD (SOIC-14)
4 op-amps independentes
Baixo consumo
Operação estável

Aplicações:
Circuitos analógicos
Sensores
Amplificação de sinal
Equipamentos de áudio
Controle e automação
Projetos eletrônicos

Benefícios:
4 amplificadores em 1 CI
Versátil
Baixo consumo
Compacto (SMD)
Alta confiabilidade

Dica Importante:
Muito usado em aplicações de baixa frequência
Pode substituir outros op-amps equivalentes
Ideal para projetos analógicos
Valor Unitário

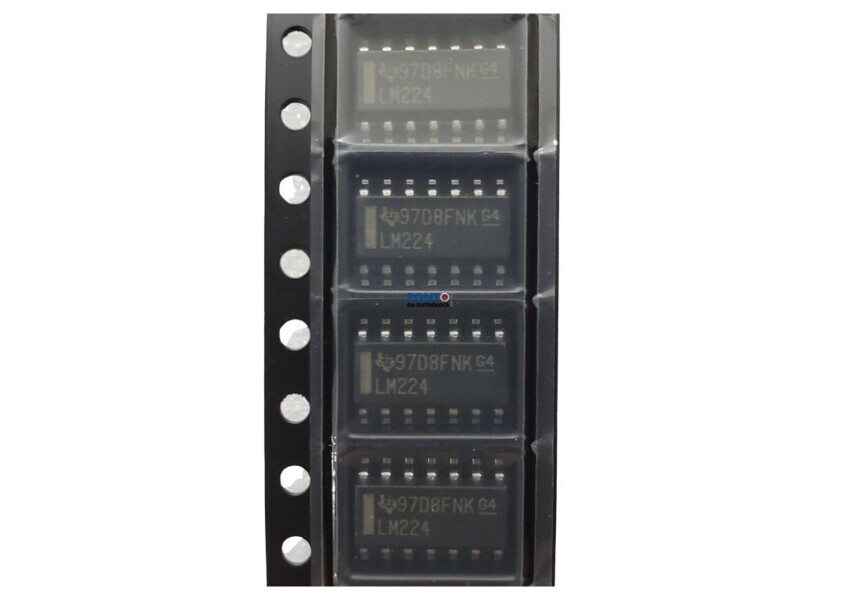

Imagem Ilustrativa
Para mais informações, entre em contato.
