Circuito Integrado LM13700N National

Circuito Integrado LM13700N National
Amplificadores de transcondutância

Especificações:
Fabricante: Texas Instruments
Categoria do produto: Amplificadores de transcondutância
Série: LM13700
Número de canais: 2 canais
GBP - Produto de Ganho de Largura de Banda: 2 MHz
SR - Taxa de variação: 50 V/us
Ib - Corrente de polarização de entrada: 5 uA
Vos - Tensão de Offset de Entrada: 4 mV
Tensão de alimentação - Máx.: 36 V
Tensão de alimentação - Mín.: 10 V
Corrente de alimentação operacional: 1,3 mA
Temperatura mínima de funcionamento: 0 C
Temperatura máxima de funcionamento: + 70 °C
Estilo de montagem: Furo passante
Embalagem/Caixa: MDIP-16
Embalagem: Vareta
Tipo de amplificador: Transcondutância
Marca: Texas Instruments
CMRR - Taxa de Rejeição de Modo Comum: 80 dB a 110 dB
Tensão de alimentação dupla: +/- 9 V, +/- 12 V, +/- 15 V
Altura: 3,3 mm
Densidade de corrente de ruído de entrada: 200 pA/√Hz
Comprimento: 19,05 mm
Tensão máxima de alimentação dupla: +/- 18 V
Tensão mínima de alimentação dupla: +/- 5 V
Pd - Dissipação de energia: 570 mW
Produto: Amplificadores de transcondutância
Tipo de produto: Amplificadores de transcondutância
Desligar: Sem desligamento
Subcategoria: Circuitos Integrados Amplificadores
Tipo de fornecimento: Simples, Duplo
Tecnologia: Bipolar

O LM13700N da National Semiconductor é um amplificador operacional transcondutância dual (OTA) amplamente utilizado em circuitos analógicos que exigem controle preciso de corrente e variação de ganho. Cada um dos dois OTAs internos possui diodos de linearização que reduzem a distorção, além de buffers Darlington independentes que ampliam as possibilidades de uso em filtros, moduladores, VCAs e efeitos de áudio.
Projetado para oferecer alta estabilidade, ótima resposta dinâmica e baixo ruído, o LM13700N é muito empregado em sintetizadores analógicos, compressores, vocoders, filtros passa-baixa, osciladores controlados por tensão (VCOs) e uma grande variedade de circuitos de processamento de sinal. Sua arquitetura permite controle direto de ganho via corrente, tornando-o ideal para aplicações onde é necessário ajuste fino e comportamento linear.
Com encapsulamento DIP-16, fácil de soldar e instalar em protoboards ou placas de circuito impresso, o LM13700N combina robustez, confiabilidade e versatilidade, sendo uma escolha excelente para projetos de áudio e eletrônica analógica em geral.
Valor Unitário

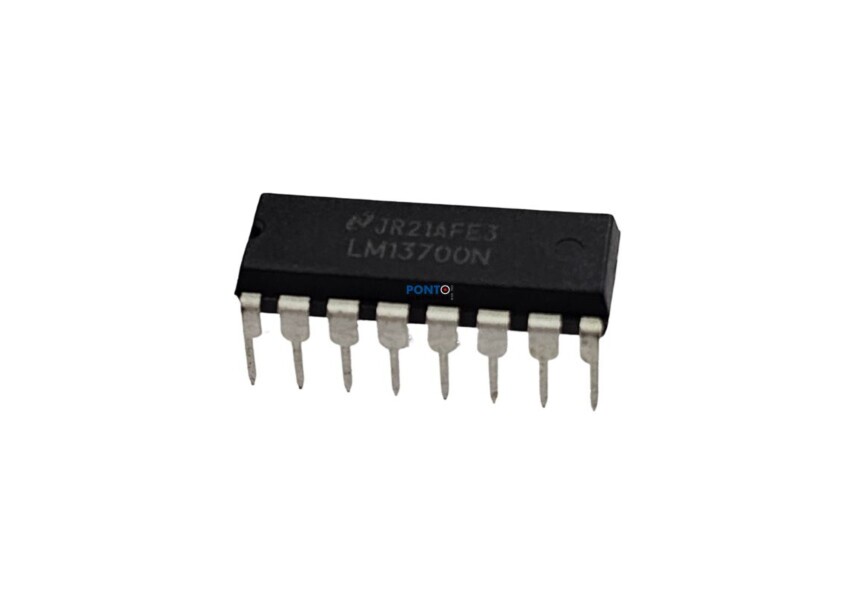

Imagem Ilustrativa
