Circuito Integrado LB1415

Circuito Integrado LB1415

O Circuito Integrado LB1415 é um componente eletrônico especializado, muito conhecido na área de áudio.

Aqui estão os detalhes mais importantes:

Função Principal
O LB1415 é um driver de display de nível de áudio (ou medidor de nível de sinal), geralmente utilizado para construir VU meters (medidores de volume) ou indicadores de pico em equipamentos de som.

Características e Aplicação
Indicador de Nível em Barra: Ele é projetado para acionar uma sequência de 5 LEDs (ou mais, dependendo da configuração) que se acendem em formato de barra para indicar o nível do sinal de entrada (áudio).
Amplificador DC Integrado: Possui um amplificador DC interno (típico de $30\text{ dB}$ de ganho), o que permite o acionamento direto dos LEDs a partir de um sinal de áudio relativamente pequeno.
Saída de Corrente Constante: O chip fornece saídas de corrente constante para acionar diretamente os LEDs. Isso garante que o brilho dos LEDs não varie mesmo que a tensão de alimentação (VCC​) do circuito mude um pouco.
Tensão de Alimentação: Opera em uma ampla faixa de tensão, tipicamente de $4.4\text{ V}$ a $12\text{ V}$.
Encapsulamento Típico: DIP-16 (Dual In-line Package com $16$ pinos).

Valor Unitário

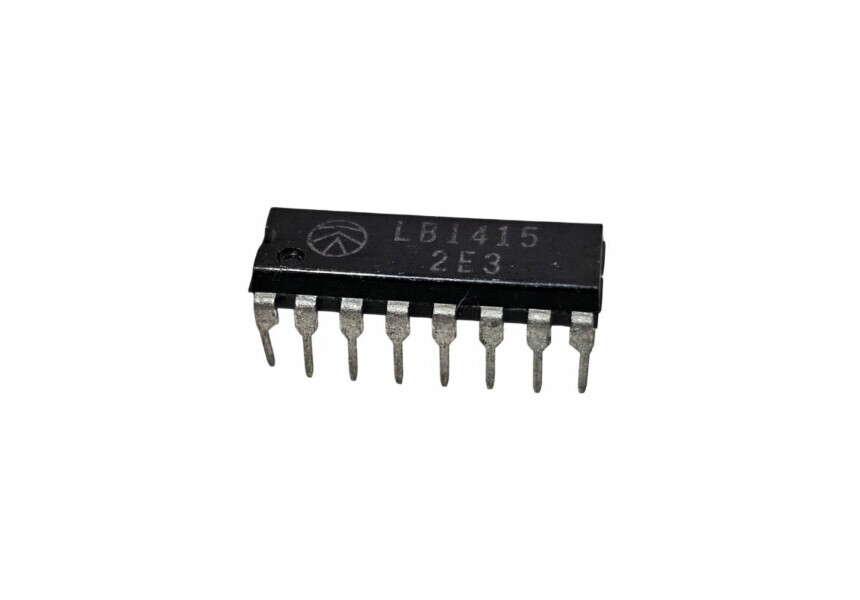

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
