Circuito Integrado LA7910

Circuito Integrado LA7910

Especificações:
Fabricante: ON Semiconductor
Categoria de produto: Controlador de comutação
Marca: ON Semiconductor
Tipo de Produto: Controladores de comutação
Subcategoria: PMIC - ICs de Gestão de Energia

O LA7910 é um circuito integrado (CI) especializado fabricado pela Sanyo Semiconductor (que agora faz parte da Panasonic). Sua função principal é ser um seletor de banda de sintonizador de TV

Características principais
Função: O LA7910 foi projetado para controlar a alimentação de diferentes faixas de frequência em televisores com sintonização eletrônica. Ele recebe sinais de seleção de banda e emite as fontes de alimentação apropriadas para:
Canal VHF banda "L"
Canal VHF banda "H"
Canal UHF
CATV (TV a cabo)
Fabricante: Sanyo Semiconductor.
Foco da aplicação: Usado especificamente em sintonizadores de TV para televisores mais antigos, principalmente aqueles com sintonia eletrônica.
Entradas/Saídas: Normalmente possui 2 entradas para seleção de banda e 4 saídas de alimentação correspondentes às diferentes bandas de TV.
Baixa tensão de saturação de saída: isso significa que ele comuta a energia de forma eficiente para as bandas do sintonizador com queda de tensão mínima.
Pacote: comumente encontrado em um pacote SIP (Single In-line Package) ou SIP9 de 9 pinos , projetado para montagem através de furo (THT).
Tensão de alimentação: opera normalmente em torno de 12VCC.
Dissipação de energia: relativamente baixa, cerca de 0,2W.
Temperatura de operação: projetada para uma faixa de -20 a 85°C.

Aplicações comuns
O LA7910 era essencial nas seções de sintonizadores de televisores analógicos e videocassetes, onde a sintonia eletrônica era empregada. Ele gerenciava a faixa de frequência em que o sintonizador operaria com base na seleção de canal feita pelo usuário.
Valor Unitário

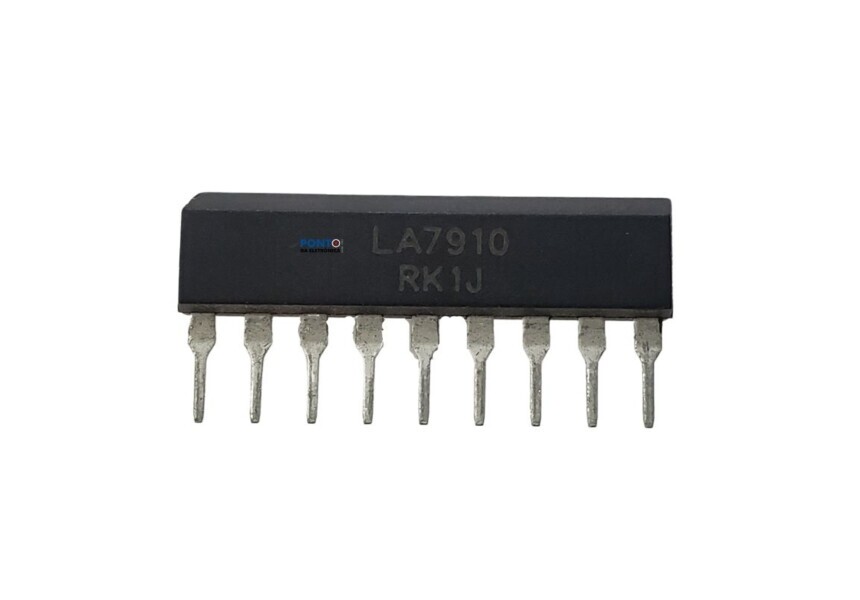

Imagem Meramente Ilustrativa
