Circuito Integrado LA1828

Circuito Integrado LA1828

O Circuito Integrado LA1828 é um CI monolítico desenvolvido pela Sanyo para aplicações em sintonizadores de rádio AM/FM em aparelhos portáteis e rádios-cassete. Ele integra em um único chip todas as funções essenciais de recepção de rádio, incluindo RF, IF e decodificação estéreo, reduzindo significativamente a necessidade de componentes externos e simplificando o projeto de circuitos de recepção.

Esse circuito é amplamente utilizado em rádios portáteis, aparelhos de som antigos e equipamentos de áudio que utilizam sintonia manual, sendo muito comum em manutenção e reposição de equipamentos eletrônicos clássicos.


Características Técnicas
Modelo: LA1828
Fabricante: Sanyo Electric
Tipo: Circuito Integrado Tuner AM/FM
Encapsulamento: DIP-24
Alimentação típica: 2,5V a 6V
Consumo típico: 16 mA @ 4,5V
Faixa de operação: -20°C a +70°C


Funções Internas
O LA1828 integra diversas funções em um único chip:
Amplificador RF AM e FM
Misturador (mixer) e oscilador local
Amplificador de FI (frequência intermediária)
Detector de AM e FM
Controle automático de ganho (AGC)
Decodificador estéreo MPX com VCO interno
Indicação de sintonia (LED de tuning)


Aplicações
Rádios AM/FM portáteis
Rádios-cassete e boombox
Equipamentos de áudio vintage
Sistemas de recepção analógica
Manutenção e reposição de rádios antigos
Projetos de eletrônica RF educacional

Benefícios
Alta integração (reduz componentes externos)
Excelente estabilidade em recepção AM/FM
Suporte a estéreo com decodificador interno
Fácil aplicação em projetos de rádio analógico
Ideal para manutenção de equipamentos antigos

Conteúdo da Embalagem
1x Circuito Integrado LA1828 Sanyo

Valor Unitário

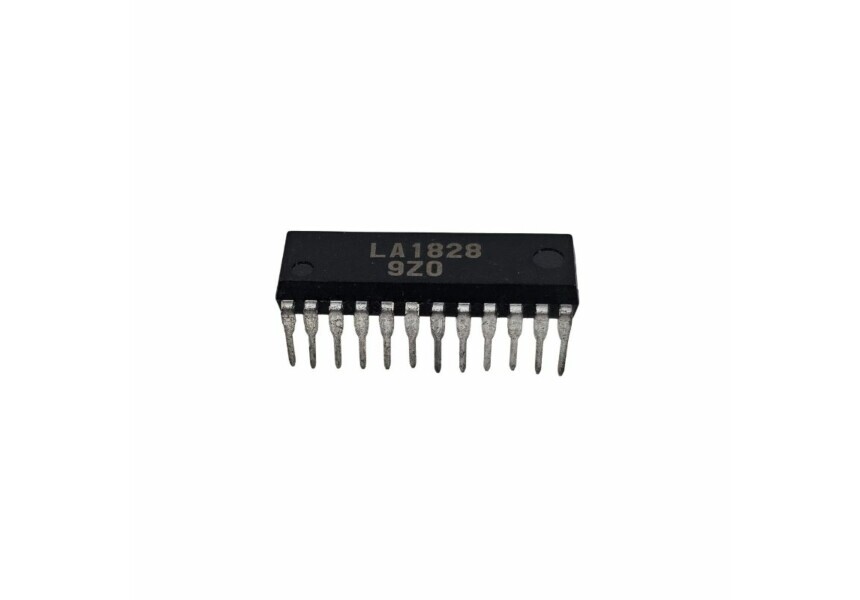

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
