Circuito Integrado L297

Circuito Integrado L297
Controlador e Driver de Motor / Movimento / Ignição

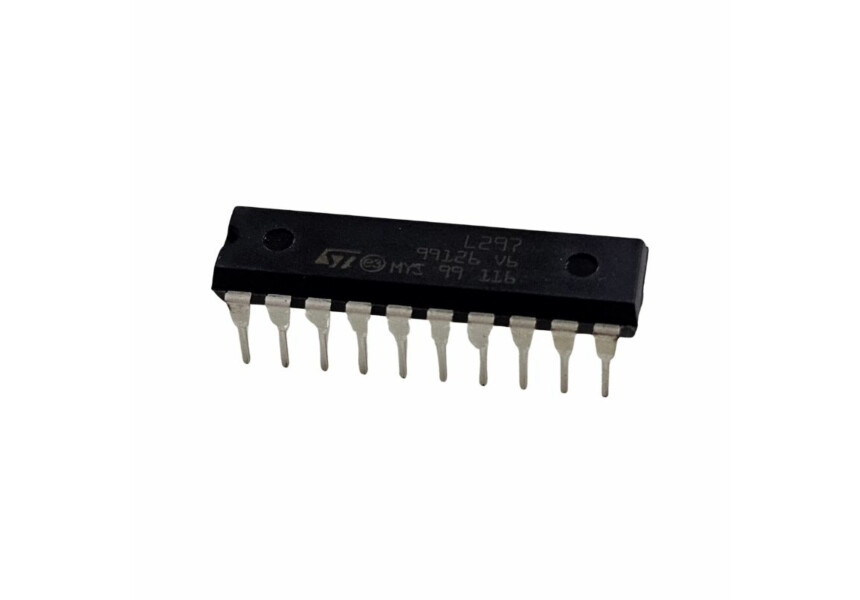

CIRCUITO INTEGRADO L297 DIP-20

Especificações:
Fabricante: HLF
Categoria de produto: Controladores e motoristas de Motor / Movimento / Ignição
Produto: Controladores / Drivers de motor de passo
Tipo: Stepper Driver
Tensão de alimentação operacional: 7 V
Corrente de Alimentação Operativa: 80 mA
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 150 C
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-20
Embalagem: Vareta
Faixa de temperatura operacional: - 40 C a + 150 C
Voltagem de saída: 0,8 V
Série: L297
Marca: HLF
Tipo de Produto: Controladores e Drivers de Motor / Movimento / Ignição
Subcategoria: PMIC - CIs de gerenciamento de energia

O Circuito Integrado L297 ST é um controlador de motor de passo desenvolvido pela STMicroelectronics, projetado para trabalhar em conjunto com drivers de potência como L298, L6203 e similares.
Ele converte sinais de clock e direção em sequências apropriadas para acionamento de motores de passo bipolares ou unipolares, oferecendo controle preciso de posição, velocidade e sentido de rotação.
Muito utilizado em automação industrial, impressoras, CNC, robótica e equipamentos de posicionamento.

Características Técnicas:
Modelo: L297
Fabricante: ST
Função: Controlador de Motor de Passo
Controle por Clock e Direction
Modos de passo:
Passo completo
Meio passo (Half Step)
Controle de corrente por Chopper
Saídas compatíveis com drivers L298 / L6203
Encapsulamento: DIP-20
Alimentação típica: 5V
Alta estabilidade operacional

Aplicações:
Máquinas CNC
Impressoras 3D
Robótica
Automação industrial
Equipamentos de posicionamento
Sistemas mecatrônicos
Drivers de motores de passo

Benefícios:
Controle preciso do motor
Fácil integração com drivers de potência
Redução de aquecimento do motor
Excelente desempenho industrial
Alta confiabilidade STMicroelectronics

Para mais informações, entre em contato.
