Circuito Integrado L296P

Circuito Integrado L296P
Regulador de Tensão de Comutação 5.1a 40V Step-Down

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Regulador de tensão de comutação
Estilo de montagem: Através Do Orifício
Caixa / Gabinete: MULTIWATT-15
Voltagem de saída: 5.1V to 40V
Corrente de saída: 4A
Número de saídas: 1 Saída
Tensão de entrada MÁXIMA: 46V
Topologia: Buck
Tensão de Entrada MIN: 9V
Frequência de comutação: 200kHz
Temperatura operacional mínima: - 40C
Temperatura operacional máxima: + 150C
Série: L296
Tipo: Step-Down
Marca: STMicroelectronics
Tipo de Produto: Reguladores de tensão de comutação
Subcategoria: PMIC - ICs de gerenciamento de energia

O L296P é um regulador de comutação de potência monolítico fabricado pela STMicroelectronics (ST).
Ele foi projetado para fornecer com eficiência uma tensão de saída CC regulada a partir de uma entrada CC mais alta e não regulada, tornando-o um conversor "step-down" ou "buck".

Características principais:
Tipo: Regulador de comutação de potência redutor (Buck)
Fabricante: STMicroelectronics
Pacote: MULTIWATT-15 (um pacote vertical de 15 pinos, com furo passante e uma aba de dissipador de calor, geralmente chamado simplesmente de Multiwatt).
Corrente de saída: Capaz de fornecer até 4A de corrente de saída contínua.
Faixa de tensão de entrada: ampla faixa de tensão de entrada, normalmente de 9V a 46V.
Faixa de tensão de saída: Tensão de saída ajustável, normalmente de 5,1V a 40V.
Frequência de comutação: Opera em alta frequência de comutação, de até 200kHz . Isso permite o uso de componentes de filtro externo menores e mais econômicos.
Alta eficiência: atinge alta eficiência de até 90% , minimizando a perda de energia e a geração de calor.
Recursos integrados: inclui vários recursos úteis para um design robusto de fonte de alimentação:
Partida suave: aumenta gradualmente a tensão de saída durante a inicialização para evitar picos de corrente.
Inibição remota: permite que o controle externo habilite ou desabilite o dispositivo.
Proteção térmica: desliga o dispositivo se a temperatura da junção exceder os limites de segurança.
Saída de reinicialização: fornece um sinal de reinicialização para microprocessadores, indicando uma tensão de saída estável.
Limitador de corrente programável externo (L296P): Oferece flexibilidade na configuração do limite de corrente.
Circuito de controle Crowbar SCR: fornece um recurso de segurança para proteção contra sobretensão.

Aplicações comuns:
O design robusto e os recursos integrados do L296P o tornam adequado para uma variedade de aplicações de gerenciamento de energia:
Conversores CC-CC: componente principal em circuitos conversores abaixadores para alimentar vários dispositivos eletrônicos.
Carregadores de bateria: podem ser usados ​​em sistemas de carregamento controlado de baterias devido às suas capacidades de regulação de corrente e tensão.
Fontes de alimentação para microcontroladores: fornecem tensões reguladas estáveis ​​(por exemplo, 5 V ou 3,3 V) para microcontroladores e outros circuitos digitais.
Fontes de alimentação industriais: adequadas para uso em sistemas de automação industrial, sensores e controladores onde energia estável e eficiente é crucial.
Equipamentos de telecomunicações: utilizados na regulação de energia em infraestrutura de telecomunicações.
Eletrônica automotiva: aplicável para fornecer tensões estáveis ​​a diferentes subsistemas em veículos.
Valor Unitário

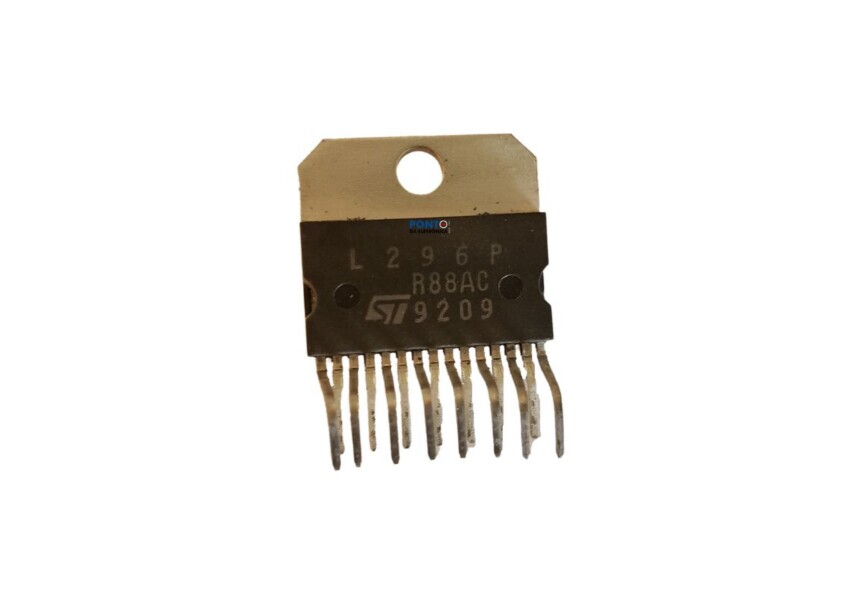

Imagem Meramente Ilustrativa
