Circuito Integrado KA7500C Smd

Produto: Em estoque
SKU
003287
0 avaliações
R$10,00
-5%
 R$9,50

Desconto à vista
ou R$10,00 em 1x de R$10,00 s/ juros

Outras formas de pagamento
Adicionar aos favoritos
Apenas 89 unidades restantes!
*Não sei meu CEP
  • Novo

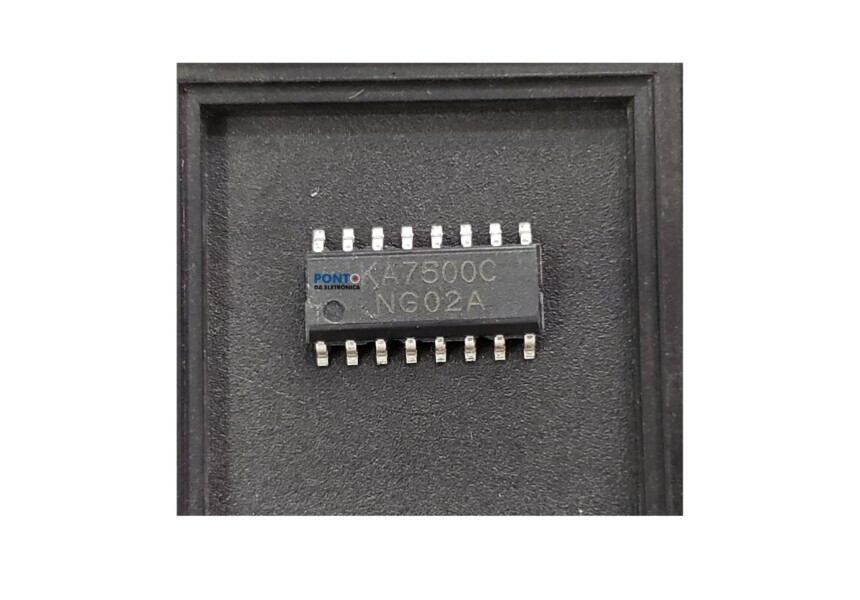

main product photo
Detalhes do produto
Mais informações

Circuito Integrado KA7500C Smd

Esse CI opera em uma ampla faixa de frequência de comutação (de aproximadamente 1 kHz até 300 kHz) e possui uma referência de tensão interna de 5 V com precisão melhorada (~±1 %), o que melhora a regulação e estabilidade da saída do sistema.

Principais Aplicações:
Fontes chaveadas SMPS e conversores DC-DC
Conversores buck/boost e step-down
Inversores de potência e controladores de motor
Sistemas de alimentação regulada
Drivers de LED e iluminação industrial
Telecomunicações e automação

Como Funciona o KA7500C:
O KA7500C inclui um oscilador interno que define a frequência de funcionamento dos circuitos de comutação e amplificadores de erro que ajustam o ciclo de trabalho (duty cycle) para manter a tensão ou corrente de saída dentro dos parâmetros desejados. Esses recursos permitem um controle PWM completo com saídas configuráveis em modos push-pull ou single-ended, aumentando a flexibilidade de projeto.

Além disso, o circuito tem um comparador “dead-time” que evita pulsos duplos nas saídas, melhorando a eficiência e evitando curtos nos circuitos de potência.

Especificações Técnicas Principais:

Parâmetro Especificação
Tipo de CI Controlador PWM (SMPS)
Encapsulamento SMD (SOIC-16/SOP-16)
Tensão de referência interna 5 V (±1 %)
Faixa de frequência de comutação ~1 kHz a 300 kHz
Saídas Push-pull ou single-ended
Controle de dead-time Sim
Temperatura operacional -25 °C a +85 °C
Aplicações típicas Fontes chaveadas, DC-DC, inversores

Benefícios e Vantagens:
Alta precisão e estabilidade com referência interna de 5 V
Suporta frequências de comutação elevadas (até ~300 kHz)
Controle PWM completo em um único CI
Versátil para aplicações de potência e energia
Formato SMD que permite montagem compacta
Compatível com projetos industriais e profissionais

Perguntas Frequentes (FAQ):

Para que serve o CI KA7500C?
Ele funciona como controlador PWM em circuitos eletrônicos que exigem modulação de largura de pulso, especialmente em fontes chaveadas e conversores de tensão.

Qual a vantagem de usar o KA7500C SMD?
O formato SMD permite montagem em superfície (SMT), ideal para placas compactas e produção industrial, ao mesmo tempo que oferece controle preciso de potência.

Quais são os recursos internos principais?
O KA7500C possui referência de 5 V, amplificadores de erro, oscilador interno, comparadores PWM, e controle de dead-time, oferecendo um circuito completo para controle de comutação.
Valor Unitário
Imagem Ilustrativa
