Circuito Integrado KA2130A

Circuito Integrado KA2130A Sistema de deflexão vertical

O KA2130A é um Circuito Integrado (CI) linear projetado especificamente para ser utilizado no sistema de deflexão vertical de receptores de televisão, especialmente TVs monocromáticas (preto e branco) e coloridas de pequeno porte.

Função Principal:
A principal função do KA2130A é gerar e controlar a corrente de deflexão vertical que move o feixe de elétrons para cima e para baixo na tela do tubo de raios catódicos (CRT) de uma televisão. Ele faz isso sincronizando o sinal vertical com o sinal de sincronização vertical que chega do sinal de TV.

Principais Funções Integradas:
O KA2130A é um "single chip" (um único chip) que integra diversas funções essenciais para a deflexão vertical, incluindo:
Circuito de Sincronização Vertical: Para garantir que o movimento vertical do feixe esteja perfeitamente alinhado com o sinal de vídeo recebido.
Circuito de Oscilação Vertical: Gera o sinal fundamental para o movimento vertical.
Formatador de Onda Dente-de-Serra Vertical (Saw-tooth Shaper): Converte o sinal de oscilação em uma forma de onda dente-de-serra, que é ideal para varrer o feixe verticalmente de forma linear.
Circuito de Saída Vertical (Vertical Output Circuit): Amplifica a corrente para acionar as bobinas de deflexão vertical do CRT.
Circuito de Clampeamento para Pulso de Blanking: Ajuda a "apagar" o feixe de elétrons durante o retorno vertical (flyback) para evitar linhas de varredura indesejadas na tela.
Circuito de Compensação de Temperatura: Garante um desempenho estável em diferentes condições de temperatura.

Características Notáveis:
Menor número de componentes externos: Facilita o projeto e a montagem do circuito da TV.
Ampla faixa de tensão de operação: Geralmente de 9V a 18V.
Grande capacidade de corrente de saída: Capaz de fornecer até 2A (ampere pico a pico).
Ajuste da faixa de "pull-in" (sintonia): Permite ajustar a capacidade do circuito de "travar" no sinal de sincronização.
Ajuste da largura do pulso de blanking.
Circuito de ajuste de tempo de flyback integrado.
Fácil montagem: Comumente encontrado em pacote SIP (Single In-line Package) com abas para dissipador de calor (SIP H/S), facilitando a montagem em placa de circuito impresso.

Aplicações:
O KA2130A era amplamente utilizado em:
Televisores antigos (monocromáticos e coloridos de pequeno porte): Principalmente os que usavam tubo de raios catódicos (CRT).
Monitores de vídeo (em algumas aplicações específicas).
Valor Unitário

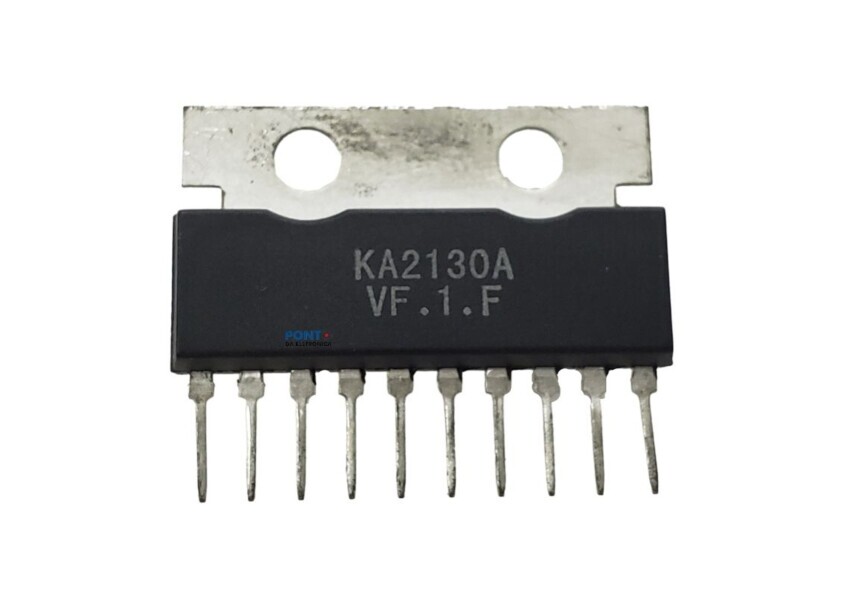

Imagem Meramente Ilustrativa
