Circuito Integrado IRS4427PBF = S4427

Circuito Integrado IRS4427PBF = S4427

Segue descrição detalhada para o circuito integrado IRS4427PBF (também identificado como S4427) da Infineon Technologies / anteriormente International Rectifier:

Visão Geral:
O IRS4427PBF é um driver de porta duplo de baixa‑lado ("dual low‑side gate driver"), ou seja, contém duas saídas independentes destinadas a acionar MOSFETs ou IGBTs em configuração de baixa‑lado.
Ele é compatível com lógica CMOS ou LSTTL, aceita entrada de 3,3 V ou 5 V, e permite tensões de alimentação de driver entre 6 V e 20 V.
As duas saídas são casadas para propagação de atraso (“matched propagation delay”), ou seja, ambas conduzem praticamente ao mesmo tempo, o que ajuda em sincronização de driver.

Principais Características Técnicas:
Tensão de alimentação (V_CC): operacional de 6 V até 20 V.
Entradas: Schmitt trigger CMOS, compatível com lógica de 3,3 V e 5 V.
Corrente de saída típica: cerca de 2,3 A (fonte, saída alta) / 3,3 A (dreno, saída baixa) em pulso.
Tempos típicos de comutação: atraso de ativação (t_on) ~ 50 ns e atraso de desligamento (t_off) ~ 50 ns (até ~95 ns no máximo) com carga de 1000 pF.
Tensão logic input “alto” (V_IH): ~2,5 V mínimo para lógica “1”. Tensão logic input “baixo” (V_IL): ~0,8 V máximo para lógica “0”.
Utilização típica: acionar MOSFETs ou IGBTs em aplicações de controle de potência, como conversores DC‑DC, inversores, acionamento de motores, etc.

Pacote / Montagem:
Pacote padrão: DIP‑8 (through‑hole) – 8 pinos.
Marca de montagem: conforme disponibilidade (ex: suffix PBF indica “Pb‑Free”).
É adequado para montagem em placas de circuito impresso com furação convencional.

Aplicações práticas e dicas de projeto:
Ideal para acionar diretamente MOSFETs ou IGBTs em lados de baixa tensão, onde o driver com duas saídas sincronizadas é útil.
A tensão de alimentação de 6‑20 V oferece flexibilidade para diferentes níveis de gate drive conforme o tipo de transistor de potência que estiver sendo usado.
Como tem correntes de saída consideráveis (alguns amperes), o layout de placa deve garantir boas pistas, baixa impedância entre driver e transistor de potência, e evitar indutâncias parasitas que possam retardar ou distorcer a comutação.
Atenção ao aquecimento: embora o driver seja um IC de controle, cargas de comutação grandes ou frequência elevada podem gerar aquecimento — avaliar dissipação térmica ou uso de vias térmicas.
Como os atrasos entre os dois canais são casados, é útil em topologias onde dois transistores precisam ser acionados quase simultaneamente ou em pares – isso ajuda na simetria de condução ou desligamento.
Verificar compatibilidade de lógica: se estiver usando microcontrolador de 3,3 V, o driver aceita essa lógica (entrada em 3,3 V) — isso facilita integração em sistemas modernos.
Verifique se é realmente “low‑side” (lado baixo) — ou seja, os drenos dos transistores estão normalmente referenciados ao terra/COM do driver. Essa arquitetura é importante no contexto de aplicação.
Valor Unitário

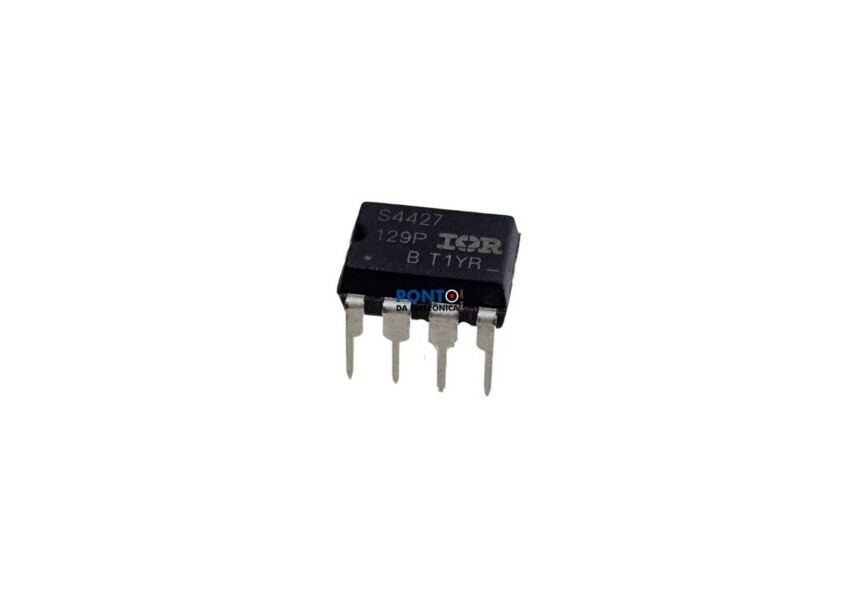

Imagem Ilustrativa

Para mais informações, entre em contato.
