Circuito Integrado IRS2153D = S2153D

Circuito Integrado IRS2153D = S2153D
Driver de Porta

Especificações:
Fabricante: Infineon
Categoria de produto: Drivers de portas
Tipo: Lado Alto, Lado Baixo
Estilo de montagem: SMD/SMT
Caixa / Gabinete: SOIC-8
Número de drivers: 2 Driver
Número de saídas: 2 Saída
Corrente de saída: 260 mA
Tensão de alimentação - Mín: 10.1V
Tensão de alimentação - Máx: 16.8V
Tempo de ascensão: 220 ns
Tempo de queda: 80 ns
Temperatura operacional mínima: - 40C
Temperatura operacional máxima: + 125C
Recursos: Síncrono Altura: 1.5mm
Comprimento: 5mm
Tecnologia: Si Largura: 4mm
Marca: Infineon / IR
Tipo de lógica: CMOS
Frequência de operação máxima: 100kHz
Sensível à umidade: SIM
Corrente de Alimentação Operativa: 5mA Pd -
Dissipação de potência: 625 mW

Você está absolutamente certo em conectar o IRS2153D e o S2153D SMD.
Eles são, de fato, o mesmo circuito integrado.

Aqui está a análise:
IRS2153D : Este é o número completo da peça da Infineon Technologies (que adquiriu a International Rectifier, fabricante original de muitas peças "IR"). Ele representa um CI driver de porta de meia ponte auto-oscilante.
É um chip muito popular e amplamente utilizado para acionar MOSFETs ou IGBTs em configurações de meia ponte, comumente encontrados em aplicações como reatores eletrônicos para lâmpadas fluorescentes, drivers de LED e vários conversores de energia.
Inclui um oscilador integrado (semelhante a um temporizador 555) e um driver de porta de alta tensão.
O "D" em IRS2153D geralmente denota uma revisão específica ou conjunto de recursos.
S2153D SMD
S2153D : Este é frequentemente o código de marcação que você encontrará impresso na parte superior do próprio chip físico, especialmente quando ele está em um pequeno encapsulamento para montagem em superfície. Os fabricantes costumam usar códigos abreviados ou condensados ​​na embalagem devido a limitações de espaço.
SMD : Isso esclarece que o tipo de encapsulamento é Surface Mount Device.
Para o IRS2153D, o encapsulamento SMD comum é um SOIC-8 (Small Outline Integrated Circuit, 8 pinos).

Resumindo:
O IRS2153D é o número oficial da peça para o driver de porta de meia ponte auto-oscilante, e S2153D é o código de marcação típico que você verá na versão SMD física (SOIC-8) desse chip. Eles se referem exatamente ao mesmo circuito integrado funcional.
Então, se você precisar de um IRS2153D em um encapsulamento SMD, procure por chips marcados com "S2153D" na parte superior.
Valor Unitário

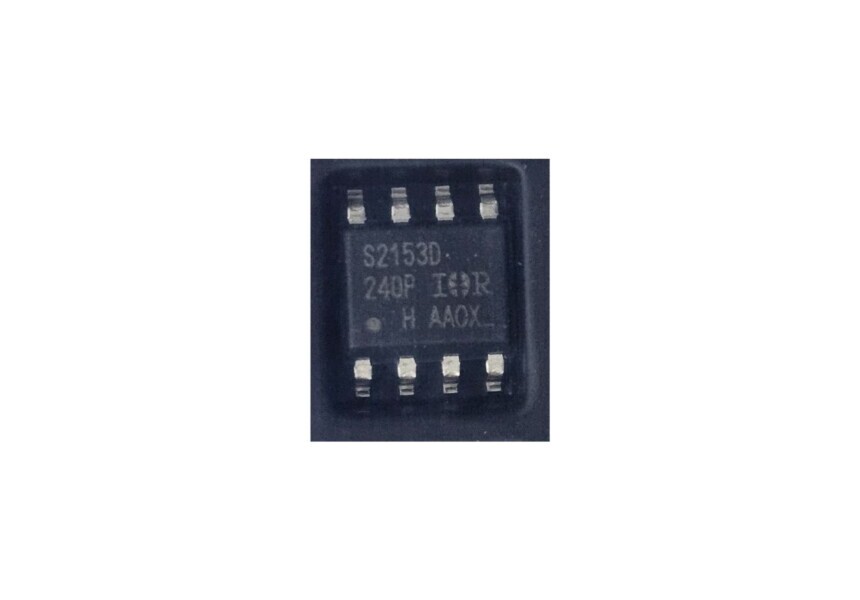

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
