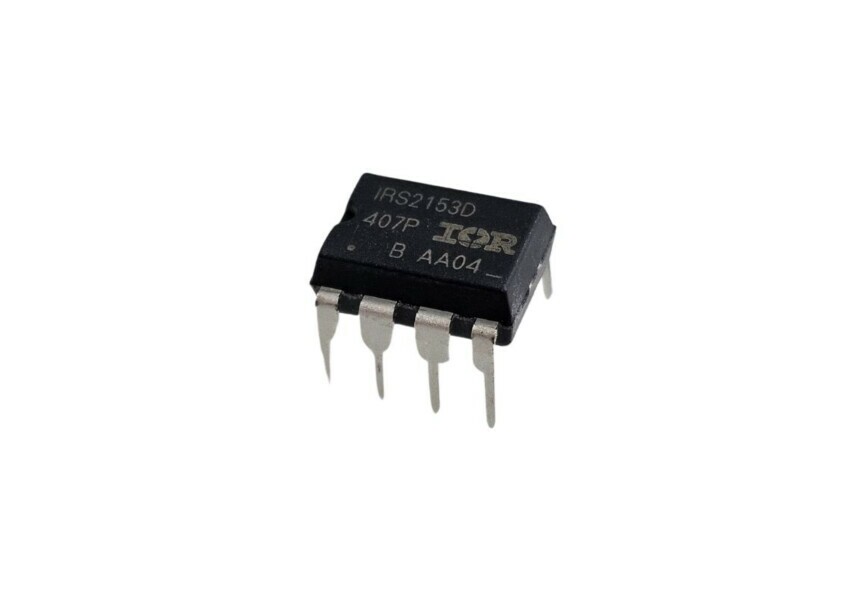

Circuito Integrado IRS2153D IR

Circuito Integrado IRS2153D IR
Drivers de porta

Especificações:
Fabricante: Infineon
Categoria do produto: Drivers de porta
Produto: Drivers Half-Bridge
Tipo: Lado Alto, Lado Baixo
Estilo de montagem: Through Hole
Caixa/Gabinete: DIP-8
Número de drivers: 2 Driver
Número de saídas: 2 Saída
Corrente de saída: 260 mA
Tensão de alimentação - Mín.: 10,1 V
Tensão de alimentação - Máx: 16,8 V
Tempo de ascensão: 120 ns
Tempo de queda: 50 ns
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Embalagem: Tubo
Marca: Infineon Technologies
Recursos: Síncrono
Altura: 5,33 mm
Comprimento: 10,92 mm
Tipo de lógica: CMOS
Frequência de operação máxima: 100 kHz
Corrente de Alimentação Operativa: 1,8 mA
Pd - Dissipação de potência: 1 W
Tipo de Produto: Gate Drivers
Subcategoria: PMIC - CIs de gerenciamento de energia
Tecnologia: Si
Largura: 7,11 mm

Descrição detalhada do IRS2153D, um circuito integrado (CI) de driver de porta para meio‑ponte (half‑bridge) da Infineon Technologies, ideal para aplicações em fontes chaveadas, inversores e conversores de potência.

Descrição Técnica:
O IRS2153D é um CI de driver de meio‑ponte auto‑oscilante com as seguintes características:
Tensão máxima de operação (Voffset): 600 V
Corrente de saída típica: 180 mA para fonte (source) e 260 mA para dreno (sink)
Oscilador interno: programável via resistores e capacitores externos (CT/RT), com ciclo de trabalho de 50%
Clamp Zener: 15,4 V na alimentação (VCC)
Proteção contra subtensão: com histerese de 1 V
Diodo bootstrap interno: com tempo de recuperação típico de 50 ns
Tempo de deadtime interno: 1,1 µs (típico)
Imunidade a transientes: ±50 V/ns dV/dt
Proteção ESD: em todos os pinos
Temperatura operacional: de -40 °C a +125 °C
Pacote disponível: DIP-8

Essas características tornam o IRS2153D adequado para aplicações que exigem alta eficiência e robustez, como fontes de alimentação comutadas (SMPS), inversores de corrente contínua para corrente alternada (DC/AC) e sistemas de controle de motores.

Aplicações Típicas:
Fontes de Alimentação Chaveadas (SMPS): para conversão eficiente de energia em diversos níveis de tensão.
Inversores de Potência: em sistemas fotovoltaicos, controle de motores e UPS (fontes de alimentação ininterrupta).
Conversores DC/DC: para adaptação de tensão em sistemas de potência.
Sistemas de Controle de Motores: como inversores para motores de corrente contínua e alternada.
