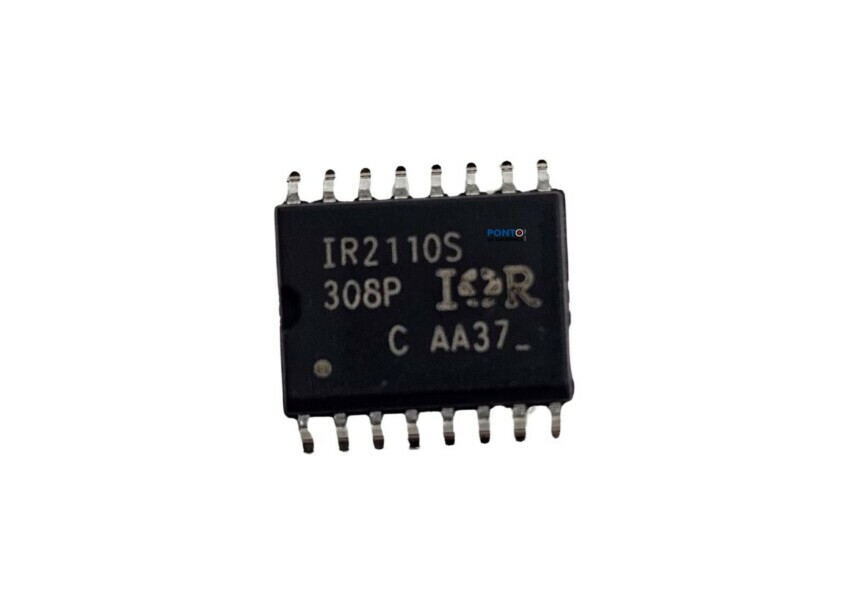

Circuito Integrado IR2110S Smd

Circuito Integrado IR2110S Smd
Driver de portas

Especificações:
Fabricante: Infineon
Categoria de produto: Drivers de portas
Produto: IGBT, MOSFET Gate Drivers
Tipo: lado alto, lado baixo
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOIC-16
Número de drivers: 2 Driver
Número de limites: 2 saída
Corrente de saída: 2,5 A
Tensão de alimentação - Mín: 10 V
Tensão de alimentação - Máx: 20 V
Configuração: lado alto, lado baixo
Tempo de ascensão: 35 ns
Tempo de queda: 25 ns
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Embalagem: Tubo
Recursos: Independent
Altura: 2,35 mm
Comprimento: 10,5 mm
Tecnologia: Si
Largura: 7,6 mm
Marca: Infineon / IR
Tipo de lógica: CMOS, TTL
Atraso de propagação - Máx: 150 ns
Tempo de retardo de desligamento máximo: 94 ns
Tempo de retardo de acionamento máximo: 120 ns
Sensível à umidade: Sim
Corrente de Alimentação Operativa: 340 uA
Tensão de alimentação operacional: 10 V a 20 V
Pd - Dissipação de potência: 1250 MW
Tipo de Produto: Gate Drivers
Subcategoria: PMIC - CIs de gerenciamento de energia
Analise do número da peça: IR2110SPBF

O Circuito Integrado IR2110S SMD é um driver de gate de alta performance desenvolvido para acionar MOSFETs e IGBTs em configurações half-bridge e full-bridge.
Ele possui canais independentes de alta e baixa tensão, permitindo o controle eficiente de dispositivos de potência em circuitos de comutação.
Amplamente utilizado em fontes chaveadas, inversores de frequência, nobreaks, amplificadores classe D e controles de motores, o IR2110S se destaca por sua capacidade de operar com alta tensão no lado high-side, mantendo isolamento e estabilidade no acionamento.
Seu encapsulamento SMD (SOIC-16) facilita a montagem em placas modernas, oferecendo desempenho confiável e alta eficiência em projetos eletrônicos de potência.

Principais características:
Driver para MOSFET e IGBT
Controle High-Side e Low-Side
Alta velocidade de comutação
Compatível com aplicações half-bridge e full-bridge
Encapsulamento SMD SOIC-16
Alta confiabilidade para eletrônica de potência

Aplicações comuns:
Fontes chaveadas (SMPS)
Inversores de tensão
Nobreaks (UPS)
Amplificadores classe D
Controle de motores
Equipamentos industriais
