Circuito Integrado IR2110

Circuito Integrado IR2110
IR2110PBF DIP-14 Driver de Portas

Especificações:
Fabricante: Infineon
Categoria de produto: Driver de portas
Produto: Drivers Half-Bridge
Tipo: lado alto, lado baixo
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-14
Número de drivers: 2 Driver
Número de limites: 2 saída
Corrente de saída: 2,5 A
Tensão de alimentação - Mín: 10 V
Tensão de alimentação - Máx: 20 V
Tempo de ascensão: 35 ns
Tempo de queda: 25 ns
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Recursos: Independente
Altura: 5,33 mm
Comprimento: 20,19 mm
Tecnologia: Si
Largura: 7,11 mm
Marca: Infineon Technologies
Tipo de lógica: CMOS, TTL
Atraso de propagação - Máx: 150 ns
Tempo de retardo de desligamento máximo: 94 ns
Tempo de retardo de acionamento máximo: 120 ns
Corrente de Alimentação Operativa: 340 uA
Pd - Dissipação de potência: 1,6 W
Tipo de Produto: Gate Drivers
Subcategoria: PMIC - CIs de gerenciamento de energia
http://www.irf.com/product-info/datasheets/data/ir2110.pdf

O IR2110 é um driver de alta performance projetado para acionar MOSFETs e IGBTs em configurações half-bridge, full-bridge e push-pull.
Ele conta com saídas independentes para high-side e low-side, permitindo o controle preciso de chaves de potência em sistemas de alta tensão.
Seu circuito utiliza a técnica de bootstrap, garantindo isolamento e acionamento seguro do transistor superior mesmo em tensões elevadas.
Com tempos de comutação rápidos, alta imunidade a ruído (dV/dt), proteções internas e ampla faixa de tensão de operação, o IR2110 é amplamente utilizado em fontes chaveadas, inversores, drivers de motor, UPS e diversas aplicações de eletrônica de potência.
É um CI robusto, confiável e essencial para projetos que exigem eficiência e controle preciso em altas frequências.

Valor Unitário

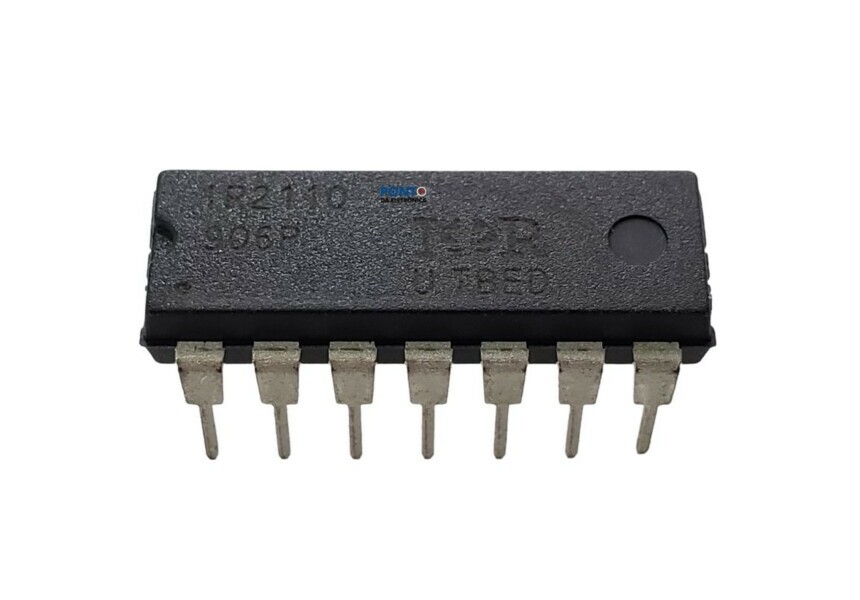

Imagem Meramente Ilustrativa
