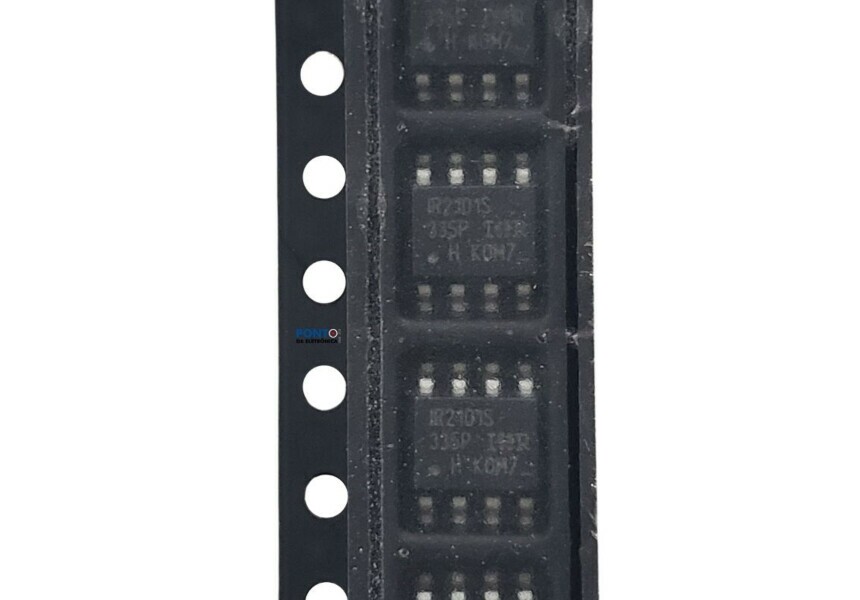

Circuito Integrado IR2101S

Circuito Integrado IR2101S Smd
Driver de Portas

Especificações
Fabricante: Infineon
Categoria de produto: Drivers de portas
Produto: Drivers Half-Bridge
Tipo: lado alto, lado baixo
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOIC-8
Número de drivers: 2 Driver
Número de limites: 2 saída
Corrente de saída: 130 mA
Tensão de alimentação - Mín: 10 V
Tensão de alimentação - Máx: 20 V
Tempo de ascensão: 170 ns
Tempo de queda: 90 ns
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Recursos: Independent
Altura: 1,5 mm
Comprimento: 5 mm
Tecnologia: Si
Largura: 4 mm
Marca: Infineon / IR
Tipo de lógica: CMOS, TTL
Atraso de propagação - Máx: 220 ns
Tempo de retardo de desligamento máximo: 150 ns
Tempo de retardo de acionamento máximo: 160 ns
Sensível à umidade: Sim
Corrente de Alimentação Operativa: 270 uA
Tensão de alimentação operacional: 10 V a 20 V
Pd - Dissipação de potência: 625 MW
Tipo de Produto: Gate Drivers
Subcategoria: PMIC - CIs de gerenciamento de energia

O IR2101S é um circuito integrado driver de alta e baixa lateral (High-Side e Low-Side) desenvolvido para acionamento de MOSFETs ou IGBTs em configuração half-bridge.
Muito utilizado em inversores, fontes chaveadas, controle de motores e sistemas de potência, ele oferece excelente desempenho de chaveamento e confiabilidade.
Com encapsulamento SMD SOIC-8, o IR2101S possui circuitos internos projetados para fornecer controle eficiente do transistor superior e inferior, garantindo proteção e melhor desempenho em aplicações de eletrônica de potência.
Este CI é amplamente utilizado em projetos industriais e também em manutenção de equipamentos eletrônicos.

Principais Características:
Modelo: IR2101S
Tipo: Driver Half-Bridge para MOSFET / IGBT
Encapsulamento: SOIC-8 (SMD)
Driver de alta e baixa lateral (High-Side / Low-Side)
Alta velocidade de comutação
Proteção contra undervoltage
Compatível com diversos MOSFETs e IGBTs

Aplicações:
Inversores de frequência
Fontes chaveadas (SMPS)
Controle de motores
Drivers de potência
Equipamentos industriais
Nobreaks e sistemas de energia

Conteúdo da Embalagem:
1x Circuito Integrado IR2101S SMD

Para mais informações, entre em contato.
