Circuito Integrado IL300-X007

Circuito Integrado IL300-X007
Opto Linear de Alta Linearidade Simples Linear, Alto Ganho, Largura de Banda Larga

Características:
Fabricante: Vishay
Categoria de produto: Optolineadores de alta linearidade
Caixa / Gabinete: SMD-8
Tipo de saída: PIN Photodiode
Número de canais: 1 canal
Tensão de isolamento: 5300 Vrms
Se - Corrente direta: 10 mA
Vf - Tensão no sentido direto: 1,25 V
Vr - Tensão no sentido inverso: 5 V
Pd - Dissipação de potência: 210 mW
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 100 C
Série: IL300
Embalagem: Bobina
Marca: Vishay Semiconductors
Taxa de transferência de corrente: 0,5% a 1,1%
Tempo de queda: 1.75 us
Altura: 3,81 milímetros
Largura: 10,16 mm
Tipo de Produto: Optoacopladores de Alta Linearidade
Tempo de ascensão: 1,75 us
Subcategoria: Optoacopladores
Largura: 6,6 mm

O IL300-X007 é um optoacoplador linear fabricado pela Vishay Semiconductors.
Ele foi projetado para aplicações que exigem alta linearidade, alta estabilidade de ganho e ampla largura de banda em acoplamento de sinal isolado.

Principais recursos do IL300-X007:
Optoacoplador Linear:
Diferentemente dos optoacopladores digitais padrão (que normalmente são ligados/desligados), o IL300-X007 foi projetado para acoplar sinais analógicos CA e CC, proporcionando isolamento galvânico.
Isso é obtido por meio de um mecanismo de feedback exclusivo.
Alta Linearidade:
Utiliza um LED infravermelho e dois fotodiodos PIN independentes (um para feedback e outro para saída) em um arranjo bifurcado.
O fotodiodo de feedback ajuda a linearizar a saída de luz do LED, gerando um sinal de controle que pode ajustar a corrente de acionamento do LED, compensando suas características não lineares, de tempo e de temperatura.
Isso garante que o sinal de saída acompanhe com precisão a entrada.
Alta estabilidade de ganho:
Apresenta estabilidade de ganho típica de ± 0,005 %/°C, garantindo desempenho consistente em variações de temperatura.
Ampla largura de banda:
Oferece uma largura de banda maior que 200 kHz , permitindo lidar com sinais analógicos de rápida mudança.
Isolamento Galvânico:
Proporciona isolamento elétrico robusto, normalmente classificado em 4420 V RMS (algumas variantes podem chegar a 5300 Vrms).
Esse isolamento protege circuitos sensíveis contra ruído de modo comum e diferenças de potencial de aterramento.
Baixa capacitância de entrada e saída:
Minimiza a interferência entre os lados de entrada e saída.
Pacote compacto:
Geralmente disponível em um pacote SMD (dispositivo de montagem em superfície) de 8 pinos ou Gull Wing , adequado para designs modernos e compactos.
Faixa de temperatura operacional:
Projetado para aplicações industriais, operando normalmente de -55°C a +100°C.

Aplicações comuns do IL300-X007:
As altas capacidades de linearidade e isolamento tornam o IL300-X007 adequado para transferência precisa de sinais analógicos em vários sistemas isolados:
Feedback da fonte de alimentação: essencial para circuitos de feedback em fontes de alimentação de modo comutado (SMPS) para regular a tensão ou corrente de saída com alta precisão, especialmente quando é necessário isolamento galvânico entre os lados primário e secundário.
Isolamento de sensor médico: usado em equipamentos médicos para isolar sinais sensíveis de sensores do lado do paciente para segurança e precisão.
Transdutores de controle de processo isolados: para medir e transmitir com precisão sinais analógicos de sensores em ambientes industriais, protegendo o sistema de controle de condições elétricas adversas.
Interface de Sinal de Áudio: Pode ser usado para isolar sinais de áudio em equipamentos de áudio de alta fidelidade ou sistemas de comunicação para eliminar loops de aterramento e ruídos.
Isolamento de telefone digital: para isolar arranjos de acesso a dados de modem.
Amplificadores lineares isolados: usados ​​em projetos onde sinais analógicos precisam ser amplificados através de uma barreira de isolamento.

Fabricante e Disponibilidade:
O IL300-X007 faz parte da série IL300 de optoacopladores lineares da Vishay Semiconductors .
Você pode encontrá-lo, juntamente com sua ficha técnica, nos principais distribuidores de componentes eletrônicos.

Ao comprar, preste atenção ao sufixo específico (por exemplo, -X007, -F-X007), pois ele pode indicar diferentes opções de embalagem ou categorias de classificação para determinados parâmetros de desempenho, como a taxa de transferência de corrente (CTR). Consulte sempre a ficha técnica mais recente da Vishay para obter as especificações completas.
Valor Unitário

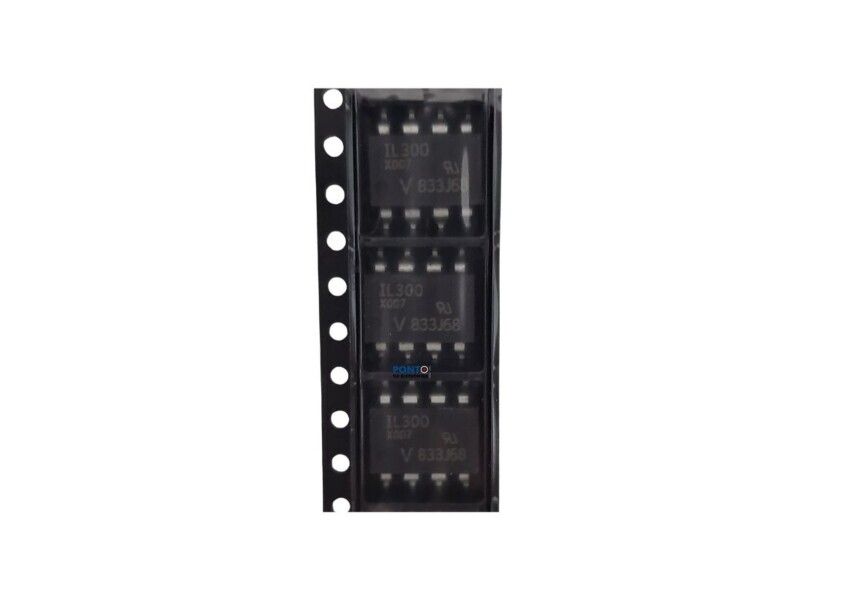

Imagem Meramente Ilustrativa
