Circuito Integrado IL300-D

Circuito Integrado IL300-D
Opto Lineador de Alta Linearidade Novo e Original Vishay

Especificações:
Fabricante: Vishay
Categoria de produto: Optolineadores de alta linearidade
Caixa / Gabinete: SMD-8
Tipo de saída: PIN Photodiode
Número de canais: 1 canal
Tensão de isolamento: 5300 Vrms
Se - Corrente direta: 10 mA
Vf - Tensão no sentido direto: 1,25 V
Vr - Tensão no sentido inverso: 5 V
Pd - Dissipação de potência: 210 mW
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 100 C
Série: IL300
Embalagem: Carretel
Embalagem: Fita Cortada
Marca: Vishay Semiconductors
Taxa de transferência de corrente: 0,5% a 1,1%
Tempo de queda: 1.75 us
Altura: 3,81 milímetros
Largura: 10,16 mm
Tipo de Produto: Optoacopladores de Alta Linearidade
Tempo de ascensão: 1,75 us
Subcategoria: Optoacopladores
Largura: 6,6 mm

O Circuito Integrado IL300-D é um optoacoplador linear desenvolvido pela Vishay Semiconductors, projetado para transmissão precisa de sinais analógicos com excelente isolamento galvânico entre entrada e saída. Ele utiliza um LED infravermelho e dois fotodiodos de silício acoplados opticamente em um único encapsulamento, permitindo feedback de realimentação linear para alta estabilidade e precisão.
O IL300-D é amplamente empregado em instrumentação, fontes de alimentação, controles industriais, conversores de sinal e sistemas médicos, onde a linearidade e o isolamento são essenciais.

Características principais:
Fabricante: Vishay Semiconductors
Modelo: IL300-D
Tipo: Optoacoplador linear com fotodiodos duplos
Isolamento galvânico: até 5300 Vrms
Faixa espectral do LED: 820 nm (infravermelho)
Linearidade típica: até 0,01% (dependendo do circuito de feedback)
Fator de transferência (K3): 0,005 a 0,02 (típico)
Tempo de resposta: 15 µs (típico)
Corrente direta máxima (IF): 25 mA
Tensão reversa máxima (VR): 5 V
Corrente de saída dos fotodiodos: proporcional à intensidade de luz emitida pelo LED
Temperatura de operação: –55 °C a +100 °C
Encapsulamento: DIP-8

Aplicações típicas:
Isolamento de sinais analógicos em sistemas de controle e automação
Amplificadores isolados de precisão
Fontes de alimentação com controle linear
Equipamentos médicos e laboratoriais
Sistemas de aquisição de dados (DAQ)
Conversão de sinal em ambientes de alta interferência

Vantagens:
Alta precisão e linearidade na transferência de sinal
Excelente estabilidade térmica e temporal
Isolamento elétrico seguro entre circuitos
Compatível com operação em ambientes industriais severos
Valor Unitário

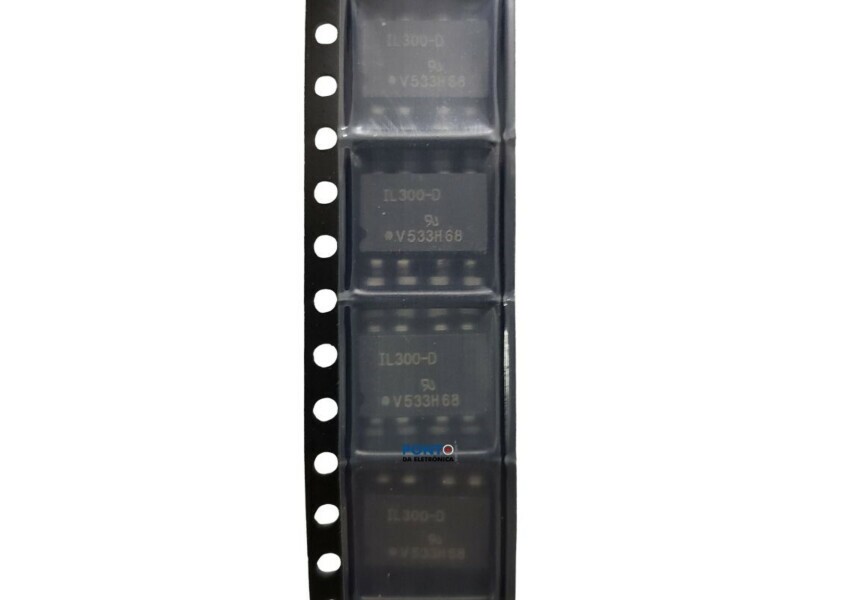

Imagem Ilustrativa
