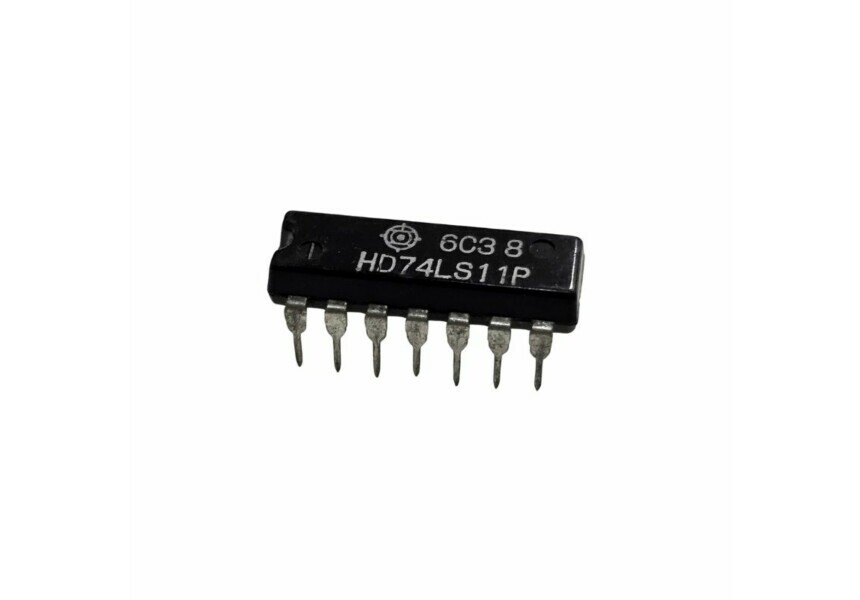

Circuito Integrado HD74LS11P Hitachi

O HD74LS11P da Hitachi (agora parte da Renesas) é um circuito integrado digital muito conhecido, que pertence à popular família de lógica TTL (Transistor-Transistor Logic) 74LS.
Este CI executa a função de Portas Lógicas AND de 3 Entradas Múltiplas.

Detalhes do Circuito Integrado HD74LS11P
1. Função Lógica: Triple 3-Input AND Gates
O chip contém três (Triple) portas lógicas AND totalmente independentes. Cada porta possui três (3) entradas e uma única saída.

Entradas	Saída (Y)
A, B, C	$Y = A \cdot B \cdot C$
$A = 1, B = 1, C = 1$	$Y = 1$ (HIGH)
Qualquer Entrada $= 0$	$Y = 0$ (LOW)

A saída de uma porta AND só é lógica alta (1) se todas as suas entradas estiverem em nível lógico alto (1).
2. Características da Família (74LS)
74: Indica que é um CI lógico de grau comercial (operando de $0^{\circ} C$ a $7 0^{\circ} C$ ou estendido).
LS (Low-power Schottky): É uma subfamília do TTL que oferece uma combinação de baixo consumo de energia em comparação com a família 74S original, mantendo uma velocidade de chaveamento razoável.
3. Encapsulamento e Especificações

Característica	Detalhe
Encapsulamento	DIP-14 (Dual In-line Package, 14 pinos, para montagem em placa de circuito impresso com furo - through-hole). O sufixo 'P' na numeração Hitachi/Renesas geralmente indica este tipo de pacote plástico.
Tensão de Alimentação ( $V_{CC}$ )	Nominalmente $5 V$ (faixa típica de $4.75 V$ a $5.25 V$ ).
Tecnologia	TTL (Transistor-Transistor Logic).
Aplicações Comuns	Usado em projetos de lógica digital, circuitos de controle, geração de sinais e qualquer aplicação que exija a implementação da função lógica AND de três vias.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
