Circuito Integrado HD44840 Hitachi

Circuito Integrado HD44840 Hitachi

O Circuito Integrado HD44840 é um microcomputador de 4 bits de chip único fabricado pela Hitachi. Ele é um componente da família de microcomputadores HMCS46C. Como é um chip mais antigo, ele é mais comumente encontrado em eletrônicos vintage ou para reparos de equipamentos antigos.

Principais Características
Arquitetura de 4 bits: Diferente dos microcontroladores de 8 ou 32 bits que usamos hoje (como o Arduino), o HD44840 opera com uma arquitetura mais simples, ideal para aplicações de controle mais básicas.
Encapsulamento DIP-42: Ele vem em um encapsulamento Dual In-line Package (DIP) com 42 pinos, o que significa que ele é projetado para ser soldado em uma placa de circuito impresso com furos.
Memória: Ele contém uma memória ROM de 4,096 palavras (10 bits por palavra) e uma RAM de 256 dígitos (4 bits por dígito), que são especificações bem modestas pelos padrões atuais.
Entradas e Saídas (I/O): Possui 32 linhas de I/O e 2 linhas de interrupção externas, o que permite a conexão com diversos sensores e atuadores.
Tecnologia CMOS: Por ser fabricado em tecnologia CMOS, ele tem um baixo consumo de energia, o que o torna ideal para projetos que funcionam com bateria, como alguns dispositivos portáteis da época.

Aplicações Típicas
Devido às suas especificações, o HD44840 foi usado em uma variedade de produtos eletrônicos na década de 1980, como:
Eletrodomésticos: Em controladores de máquinas de lavar, micro-ondas, e outros aparelhos.
Equipamentos de áudio/vídeo: Em sistemas de controle de toca-discos, videocassetes, etc.
Brinquedos: Em brinquedos eletrônicos que necessitavam de uma lógica de controle simples.

Valor Unitário

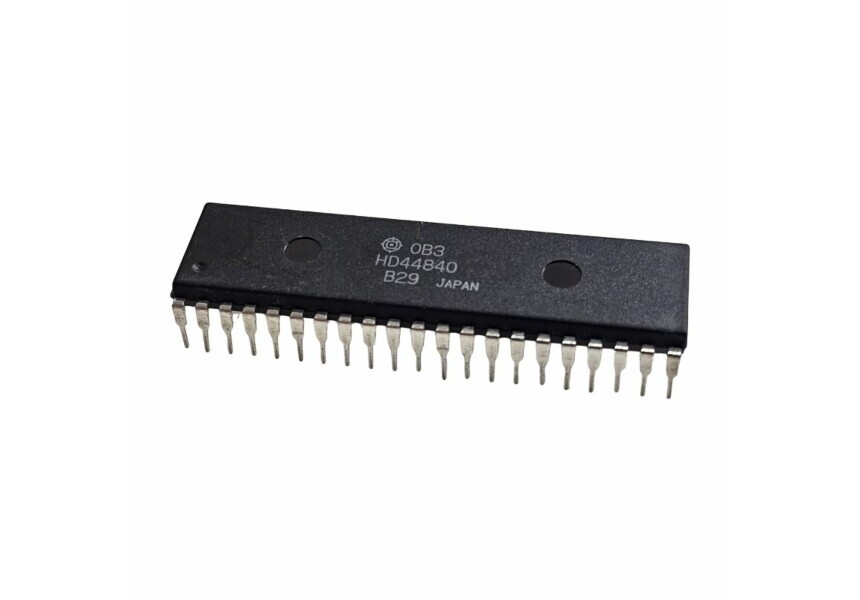

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
