Circuito Integrado HCPL4200 = A4200

Circuito Integrado HCPL4200 = A4200
Opto Acoplamento de Saída Lógica 20mA Atual Loop

Especificações:
Fabricante: Broadcom Limited
Categoria de produto: Optoacoplamentos de saída lógicos
Caixa / Gabinete: DIP-8
Tipo de saída: Open Collector
Número de canais: 1 canal
Tensão de isolamento: 3750 Vrms
Corrente de saída contínua máxima: 25 mA
Se - Corrente direta: 24 mA
Pd - Dissipação de potência: 255 mW
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Série: HCPL-4200
Embalagem: Vareta
Altura: 3,56 mm
Comprimento: 9,65 mm
Tipo: AND
Largura: 6,35 mm
Marca: Broadcom / Avago
Atraso de propagação - Máx: 1,6 us
Tempo de queda: 15 ns
Taxa de bauds máxima: 20 KBps
Tipo de Produto: Optoacopladores de Saída Lógica
Subcategoria: Optoacopladores

O HCPL-4200 (A4200) é um circuito integrado do tipo optoacoplador, projetado para fornecer isolamento elétrico seguro entre circuitos, protegendo sistemas contra ruídos e picos de tensão.
Possui saída com transistor, sendo ideal para aplicações de interface, controle e automação.
Muito utilizado em fontes, equipamentos industriais e sistemas digitais, garantindo confiabilidade e segurança.

Características Técnicas:
Modelo: HCPL-4200 / A4200
Tipo: Optoacoplador (optoisolador)
Saída: Transistor
Encapsulamento: DIP (comum)
Alto isolamento elétrico
Boa resposta de comutação

Aplicações:
Isolação de sinais
Interfaces digitais
Automação industrial
Fontes de alimentação
Equipamentos eletrônicos
Circuitos de controle

Benefícios:
Alta segurança elétrica
Redução de ruído
Alta confiabilidade
Fácil integração
Versátil
Valor Unitário

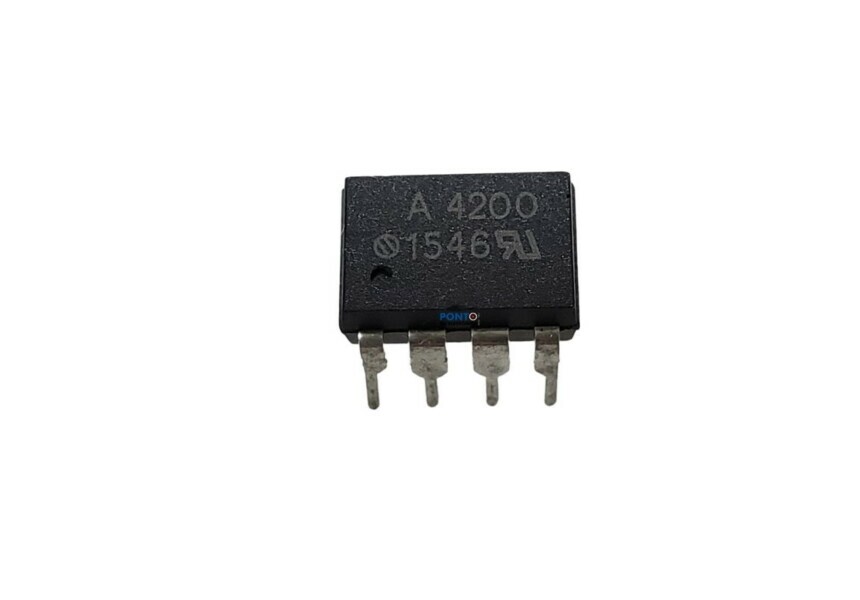

Imagem Ilustrativa

Para mais informações, entre em contato.
