Circuito Integrado HCPL316J = A316J

Circuito Integrado HCPL316J = A316J Smd
Opto Acoplamento de Saída Lógica 2.0A IGBT Gate Drive

Especificações:
Fabricante: Broadcom Limited
Categoria de produto: Optoacoplamentos de saída lógicos
Caixa / Gabinete: SO-16
Tensão de isolamento: 3750 Vrms
Embalagem: Vareta
Marca: Broadcom / Avago
Tempo de queda: 100 ns
Tipo de Produto: Optoacopladores de Saída Lógica
Subcategoria: Optoacopladores

O Circuito Integrado HCPL316J é equivalente e, em muitos casos, o mesmo componente que o A316J.
O "A316J" é uma designação comum para este tipo de optoacoplador, especialmente por fornecedores e na marcação de peças.
O HCPL-316J é um produto renomado da Broadcom (anteriormente Avago Technologies e Hewlett-Packard/Agilent).

Este componente é um optoacoplador de acionamento de portão (gate driver optocoupler) altamente integrado, projetado para acionar IGBTs (Transistores Bipolares de Porta Isolada) e MOSFETs em aplicações de eletrônica de potência que exigem robustez, proteção e alto desempenho. A letra "J" no final do modelo HCPL316J geralmente indica um tipo de encapsulamento específico, como o SO-16 (Small Outline 16-pin), que é uma versão SMD (Surface Mount Device) do DIP-8, mas com mais pinos para funcionalidades adicionais de proteção e feedback.

Principais Características do HCPL316J / A316J:
O HCPL316J se destaca por incorporar funcionalidades avançadas de proteção diretamente no chip, o que simplifica o design e aumenta a confiabilidade do sistema:
Corrente de Saída de Pico Elevada: Oferece uma corrente de pico de saída de até 2.5A, ideal para acionar IGBTs de alta potência (até 150A / 1200V, por exemplo), garantindo comutação rápida e eficiente.
Isolamento Galvânico Robusto: Proporciona um alto nível de isolamento elétrico (tipicamente 3750 Vrms ou 5000 Vrms), essencial para proteger o circuito de controle de baixa tensão das altas tensões e transientes do lado de potência.
Detecção de Dessaturação VCE (Desat Detection): Esta é uma característica crucial e o grande diferencial do HCPL316J. Ele monitora a tensão coletor-emissor (VCE) do IGBT. Se o IGBT entrar em dessaturação (indicando uma sobrecorrente ou curto-circuito), o IC detecta essa condição.
Desligamento "Suave" do IGBT (Soft Turn-off): Em caso de falha (dessaturação VCE), o HCPL316J não desliga o IGBT abruptamente, mas sim de forma "suave" (soft turn-off). Isso ajuda a mitigar surtos de tensão (overshoots) e estresse no IGBT, prolongando sua vida útil e evitando danos.
Feedback de Status de Falha Isolado: Após detectar uma falha e iniciar o desligamento suave, o optoacoplador envia um sinal de "FAULT" isolado de volta ao microcontrolador ou circuito de controle. Isso permite que o sistema tome as ações corretas, como desligar a fonte de alimentação.
Proteção UVLO (Under Voltage Lock-Out): Possui proteção contra subtensão no lado da saída. Se a tensão de alimentação do driver (VCC2) cair abaixo de um limite seguro, a saída é desabilitada para garantir que o IGBT não opere com excitação insuficiente no portão, o que poderia levá-lo a operar na região linear e superaquecer.
Alta Imunidade a Transientes de Modo Comum (CMR): Excelente rejeição a ruídos (>15 kV/μs), garantindo operação confiável em ambientes industriais ruidosos.
Entradas Configuráveis pelo Usuário: Permite configurar as entradas como inversoras ou não-inversoras, além de opções para auto-reset ou auto-shutdown da função de proteção, oferecendo flexibilidade de design.
Ampla Faixa de Tensão de Alimentação: Opera com uma tensão de alimentação no lado de saída de 15V a 30V.
Pacote SO-16: Geralmente disponível em um pacote SO-16, que é um SMD compacto.

Aplicações Comuns:
O HCPL316J / A316J é particularmente adequado para:
Acionamento de Portões de IGBTs/MOSFETs Protegidos: Em inversores de frequência para motores AC e DC, servomotores, e aplicações que exigem proteção robusta contra sobrecorrente.
Sistemas de Energia Renovável: Em inversores solares, conversores de energia eólica, onde a proteção contra falhas é crítica.
Fontes de Alimentação Ininterruptas (UPS): Em módulos de potência que requerem alta confiabilidade e proteção.
Conversores de Potência: Em pontes H e outras topologias que operam com alta tensão e corrente.
Aparelhos Industriais: Máquinas de solda, aquecimento por indução, e outros equipamentos que usam IGBTs de potência.
Em resumo, o HCPL316J (e seu equivalente A316J) é um componente de alta performance que não apenas fornece o isolamento necessário para acionar IGBTs e MOSFETs, mas também integra funcionalidades avançadas de proteção, como a detecção de dessaturação e o desligamento suave, tornando-o uma escolha excelente para sistemas de potência de alta confiabilidade e segurança.
Valor Unitário

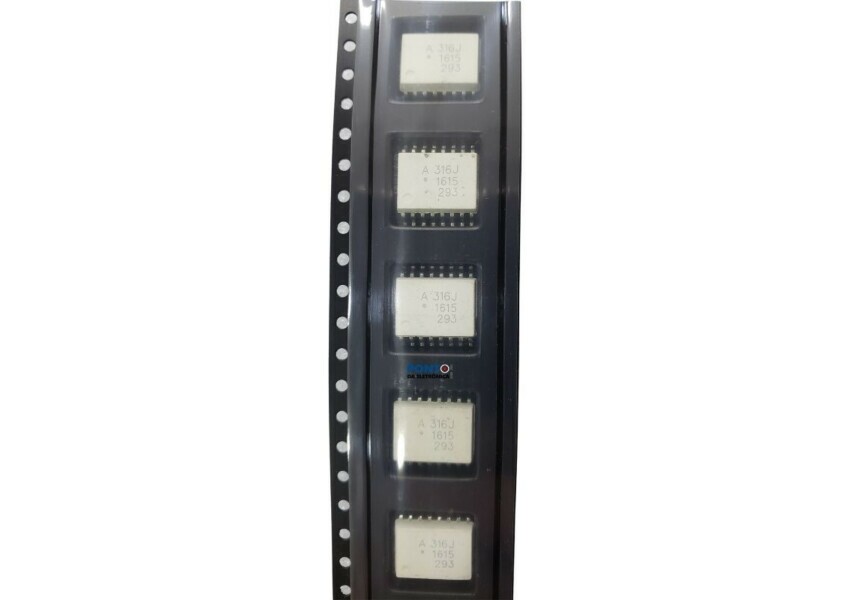

Foto Meramente Ilustrativa
