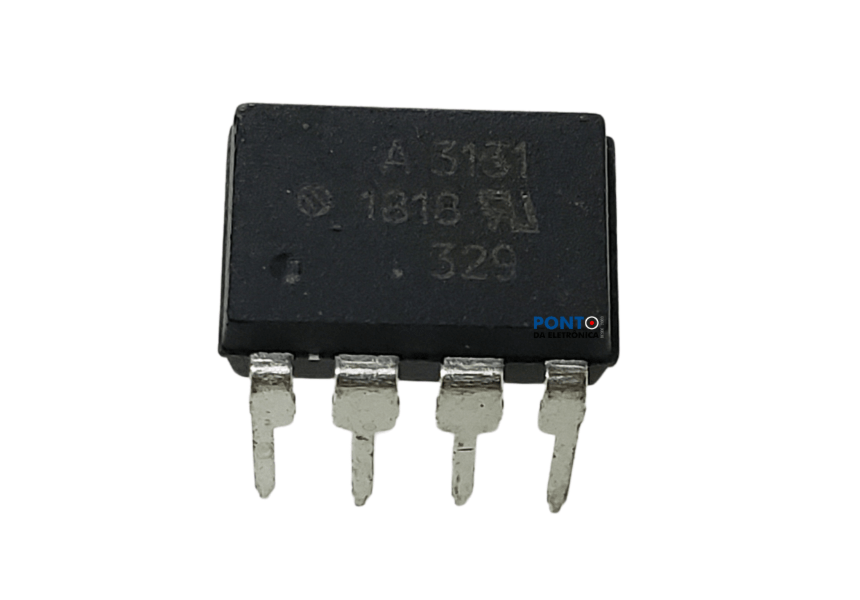

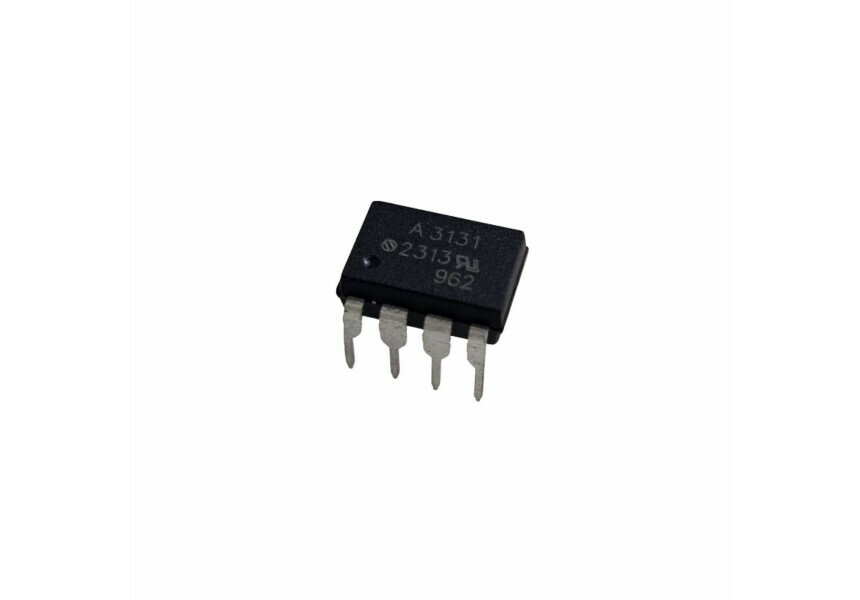

Circuito Integrado HCPL-3131 A3131 Driver de Gate Optoacoplado para IGBT e MOSFET

O Que é o HCPL-3131?

O HCPL-3131 é um optodriver de gate projetado para transmitir sinais de acionamento entre circuitos de controle e estágios de potência mantendo isolamento elétrico completo.

Sua principal função é proteger os circuitos de controle contra altas tensões presentes nos estágios de potência, garantindo segurança, estabilidade e confiabilidade ao equipamento.

Por esse motivo, tornou-se um dos drivers mais utilizados em projetos industriais envolvendo IGBTs e MOSFETs.

---

Principais Benefícios:

✅ Isolação óptica de alta tensão

✅ Corrente de saída de até 2,5A

✅ Acionamento eficiente de IGBTs

✅ Compatível com MOSFETs de potência

✅ Alta imunidade a ruídos elétricos

✅ Excelente velocidade de comutação

✅ Proteção do circuito de controle

✅ Ideal para aplicações industriais

✅ Alta confiabilidade operacional

✅ Fácil substituição em manutenção eletrônica

---

Aplicações do HCPL-3131:

Soldas Inversoras:

Uma das aplicações mais comuns do HCPL-3131.

Realiza o acionamento dos IGBTs responsáveis pela geração da corrente de soldagem.

Inversores de Frequência:

Utilizado no controle de potência e acionamento de motores industriais.

Nobreaks (UPS):

Empregado nos circuitos de conversão de energia e controle dos estágios de potência.

Fontes Chaveadas:

Responsável pelo acionamento seguro dos transistores de potência.

Sistemas de Energia Solar:

Encontrado em inversores fotovoltaicos e conversores de energia.

Automação Industrial:

Aplicado em equipamentos que exigem isolamento entre controle e potência.

---

Por Que o HCPL-3131 é Tão Procurado?

Quando ocorre falha em equipamentos eletrônicos de potência, o HCPL-3131 é um dos componentes mais frequentemente substituídos.

Ele está presente em:

• Soldas inversoras
• Nobreaks
• Inversores de frequência
• Inversores solares
• Fontes industriais
• Equipamentos CNC
• Máquinas industriais
• Sistemas de automação

Por isso é muito procurado por técnicos de manutenção eletrônica e eletrônica industrial.

---

Vantagens da Isolação Óptica:

A tecnologia de optoacoplamento oferece importantes vantagens:

• Proteção contra surtos elétricos
• Isolamento galvânico entre circuitos
• Redução de interferências
• Maior segurança operacional
• Melhor confiabilidade do equipamento
• Proteção dos microcontroladores e circuitos de comando

Essas características tornam o HCPL-3131 uma excelente escolha para aplicações industriais.

---

Características Técnicas:

• Modelo: HCPL-3131
• Código Alternativo: A3131
• Tipo: Driver de Gate Opticamente Isolado
• Corrente de Saída: Até 2,5A
• Compatível com IGBT
• Compatível com MOSFET
• Alta velocidade de comutação
• Alta imunidade a ruído
• Isolação galvânica
• Encapsulamento: DIP-8
• Aplicação: Acionamento de potência

---

Equipamentos Onde é Encontrado:

O HCPL-3131 pode ser encontrado em:

• Soldas inversoras
• Nobreaks
• Inversores de frequência
• Inversores solares
• Fontes chaveadas
• Equipamentos CNC
• Máquinas industriais
• Equipamentos médicos
• Sistemas de automação
• Conversores de potência

---

Diferenciais do HCPL-3131:

✔ Driver profissional para IGBT e MOSFET.

✔ Excelente isolamento elétrico.

✔ Alta velocidade de resposta.

✔ Elevada imunidade a interferências.

✔ Amplamente utilizado na indústria.

✔ Excelente para manutenção e reposição.

✔ Produto muito procurado por técnicos especializados.

---

Como Identificar Defeito no HCPL-3131?

Alguns sintomas comuns incluem:

• Equipamento não liga
• Ausência de acionamento dos IGBTs
• Falha no chaveamento da fonte
• Solda inversora sem saída
• Nobreak sem conversão
• Inversor apresentando falha de potência

Durante o reparo também é recomendada a análise dos IGBTs, MOSFETs, resistores de gate, drivers auxiliares e fontes de alimentação do circuito.

---

O que faz o HCPL-3131?

É um driver de gate isolado utilizado para acionar IGBTs e MOSFETs de potência.

HCPL-3131 e A3131 são equivalentes?

Sim. O componente é frequentemente identificado pelos dois códigos.

Serve para solda inversora?

Sim. É uma das aplicações mais comuns.

Pode ser utilizado em nobreaks?

Sim. É amplamente empregado em UPS e sistemas de conversão de energia.

Serve para inversores de frequência?

Sim. É utilizado no acionamento dos dispositivos de potência.

O HCPL-3131 possui isolamento elétrico?

Sim. Sua principal característica é fornecer isolamento óptico entre controle e potência.

Qual encapsulamento utiliza?

Normalmente DIP-8, facilitando manutenção e substituição.
