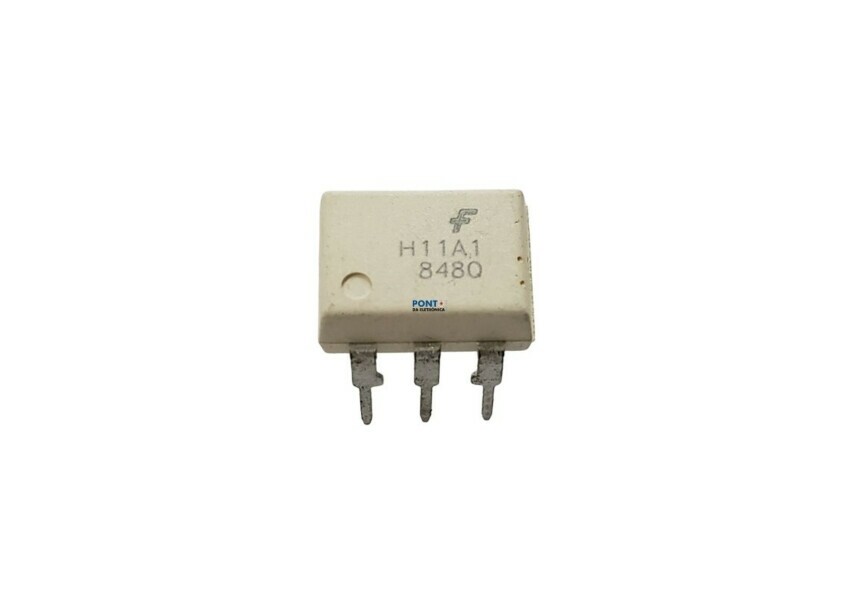

Circuito Integrado H11A1

Circuito Integrado H11A1
Opto Acoplador de Saída Transistorizada
Foto Transistor de Saída

Especificações:
Fabricante: Vishay
Categoria de produto: Optoacopladores de saída transistorizados
Caixa / Gabinete: DIP-6
Tipo de saída: fototransistor NPN
Número de canais: 1 canal
Se - Corrente direta: 60 mA
Tensão do emissor do coletor máximo: 30 V
Corrente do coletor máximo: 100 mA
Tensão de isolamento: 5300 Vrms
Tensão de saturação do emissor do coletor máximo: 0,4 V
Vf - Tensão no sentido direto: 1.5 V
Vr - Tensão no sentido inverso: 6 V
Pd - Dissipação de potência: 150 mW
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 100 C
Embalagem: Vareta
Configuração: 1 canal
Altura: 3,81 mm
Comprimento: 8,7 mm
Largura: 6,5 mm
Marca: Vishay Semiconductors
Estilo de montagem: Orifício de passagem
Tipo de Produto: Optoacopladores de saída a transistor
Subcategoria: Optoacopladores

O Circuito Integrado H11A1 é um optoacoplador linear composto por um LED infravermelho de alta eficiência e um fototransistor NPN em encapsulamento DIP-6. Projetado para oferecer isolamento galvânico entre circuitos de entrada e saída, o H11A1 é amplamente utilizado em aplicações onde é necessário proteger o sistema de controle contra ruídos, picos de tensão ou diferenças de potencial.
Esse componente é ideal para sistemas de interface digital, fontes chaveadas, controles industriais e automação, garantindo transferência de sinal confiável com excelente isolamento elétrico e baixa distorção. Sua construção garante alta durabilidade e desempenho estável em ambientes sujeitos a interferências eletromagnéticas.

Características principais:
Modelo: H11A1
Tipo: Optoacoplador linear com fototransistor
Isolamento elétrico: até 5300 Vrms
Entrada: LED infravermelho de alta eficiência
Saída: Fototransistor NPN
Corrente de entrada (IF): 10 mA típica
Ganho de corrente (CTR): 20% a 300%
Tempo de resposta: 3 a 18 µs (típico)
Tensão coletor-emissor (Vce): até 70 V
Encapsulamento: DIP-6
Temperatura de operação: –55 °C a +100 °C

Vantagens:
Excelente isolamento galvânico entre circuitos
Operação estável e confiável em aplicações industriais
Protege microcontroladores e circuitos lógicos de alta tensão
Baixo consumo e fácil integração em PCBs
Ideal para sinais de controle e monitoramento

Aplicações típicas:
Isolamento de sinais em sistemas de controle industrial
Fontes chaveadas e conversores DC/DC
Interfaces entre microcontroladores e circuitos de potência
Relés eletrônicos e detectores de nível
Aplicações de automação, instrumentação e telecomunicações
