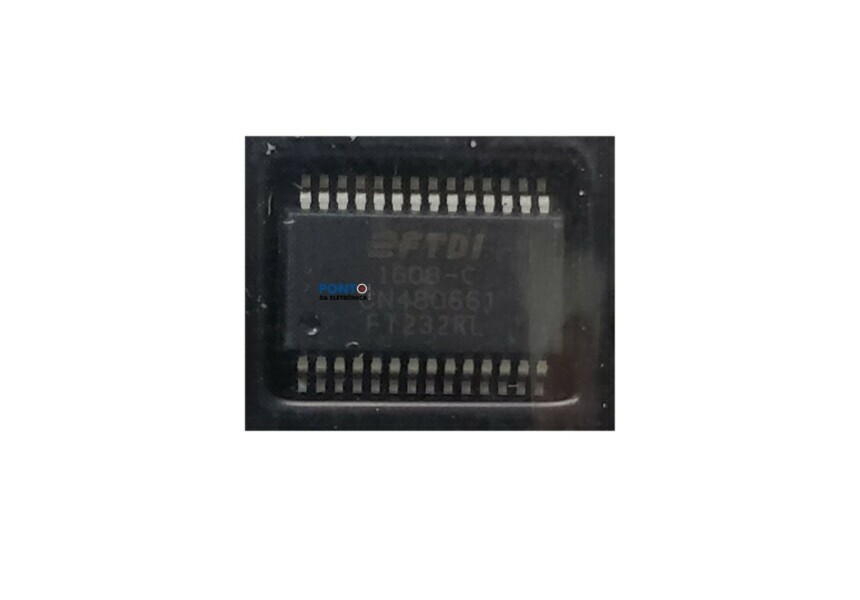

Circuito Integrado FT232RL Smd

Circuito Integrado FT232RL Smd
Interface IC USB

Especificações:
Fabricante: FTDI
Categoria de produto: Interface
IC USB Série: FT232
Produto: Controladores USB
Tipo: Bridge, USB para UART
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SSOP-28
Padrão: USB 2.0
Velocidade: alta velocidade (HS), velocidade máxima (FS)
Taxa de dados: 12 Mb / s
Tensão de alimentação - Mín: 3,3 V
Tensão de alimentação - Máx: 5,25 V
Corrente de Alimentação Operativa: 15 mA
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 85 C
Marca: FTDI
Tipo de interface: UART
Sensível à umidade: Sim
Tipo de Produto: Interface USB IC
Subcategoria: CIs de interface
Nome comercial: R-CHIP

O FT232RL é um circuito integrado (CI) popular da FTDI (Future Technology Devices International) que atua como uma interface USB para UART (Universal Asynchronous Receiver/Transmitter).
Ele é fundamental para permitir a comunicação serial entre dispositivos eletrônicos (como microcontroladores) e um computador através da porta USB, sem a necessidade de um microcontrolador dedicado para gerenciar o protocolo USB.

Principais Características do FT232RL SMD:
Conversor USB para Serial (UART): A função primária é converter o protocolo USB para o protocolo serial UART e vice-versa. Isso facilita a conexão de dispositivos com portas seriais tradicionais a computadores modernos que geralmente possuem apenas portas USB.
Chip Único: Todo o protocolo USB é tratado internamente pelo chip, eliminando a necessidade de programação de firmware USB específica. Isso simplifica significativamente o desenvolvimento.
Velocidade Total (Full Speed USB 2.0): Suporta taxas de dados de até 12 Mb/s (Full Speed USB), o que é mais do que suficiente para a maioria das aplicações seriais.
Oscilador e EEPROM Integrados: O FT232RL integra um oscilador interno (dispensando cristal externo) e uma EEPROM de 1024 bits para armazenar descritores de dispositivo e configurações de pinos, reduzindo a contagem de componentes externos.
Ampla Compatibilidade de Tensão: Possui conversores de nível de 3.3V integrados para I/O USB e conversores de nível para UART e pinos CBUS, permitindo interface com lógica de 1.8V a 5.25V.
Pinos CBUS Configuráveis: Oferece pinos de I/O de propósito geral (CBUS) que podem ser configurados para diversas funções, como saídas de clock, LEDs de status RX/TX, entre outros.
Drivers Royalty-Free: A FTDI oferece drivers VCP (Virtual COM Port) e D2XX (Direct Drivers) gratuitos e compatíveis com a maioria dos sistemas operacionais (Windows, macOS, Linux, Android), o que facilita a integração.
Recursos de Segurança (FTDIChip-ID™): Inclui um número de identificação exclusivo gravado de fábrica no chip, que pode ser lido via USB, servindo como base para dongles de segurança de software.
Encapsulamento SMD: O sufixo "RL" geralmente se refere à embalagem em fita e rolo (reel), e "SMD" (Surface Mount Device) indica que o chip é projetado para montagem em superfície (SSOP-28, em muitos casos).
Temperatura de Operação: Opera em uma faixa de temperatura industrial de -40°C a +85°C.

Aplicações Comuns do FT232RL:
O FT232RL é um componente versátil e é encontrado em uma vasta gama de aplicações:
Conversores USB para RS232/RS422/RS485: Módulos e cabos para conectar equipamentos industriais ou legados a PCs via USB.
Placas de Desenvolvimento de Microcontroladores: Usado em módulos conversores USB para TTL para programar microcontroladores como Arduino Pro Mini, ESP32, AVR, ARM, etc.
Cabos de Transferência de Dados: Em cabos de dados para celulares, GPS, leitores de cartões inteligentes, entre outros.
Interface USB para PLCs/FPGA/MCU: Para interligar designs baseados em microcontroladores ou lógica programável a um barramento USB.
Instrumentação USB e Controle Industrial: Para monitoramento e controle de dispositivos.
Depuração e Prototipagem: Ferramenta essencial para depurar comunicação serial em projetos eletrônicos.

Disponibilidade e Considerações:
O FT232RL da FTDI é um chip amplamente disponível no mercado de componentes eletrônicos, encontrado em grandes distribuidores

Observação: Embora seja um chip robusto e amplamente utilizado, é sempre bom verificar o status de vida útil (End of Life - EOL) com os fabricantes e distribuidores, pois a tecnologia de semicondutores avança rapidamente e versões mais novas ou chips alternativos podem surgir. No entanto, o FT232RL continua sendo uma escolha popular devido à sua confiabilidade e vasta base de suporte de drivers.
