Descrição:
FA5511 é o CI de controle de fonte de alimentação de comutação do tipo PWM que pode dirigir diretamente a energia MOSFET.
FA5511P usar um dispositivo CMOS com alta rigidez dielétrica 30V para implementar baixo consumo de energia.
Esses ICs atribuem muitas funções em um pequeno pacote de 8 pinos.
Com esses ICs, uma fonte de alimentação compacta e de alto desempenho pode ser criada porque não são incluídas muitos componentes externos discretos
Características:
Baixo consumo de corrente pelo processo CMOS com alta rigidez dielétrica 30V
Corrente de espera de 2μA ou menos (em Vcc = 14V) e corrente operacional de 1,5mA (típico)
Função de proteção de sobretensão detectando a tensão Vcc
Um circuito de acionamento para conectar um poder MOSFET diretamente
Saída de corrente de pico: ± 1,5A
Função de limitação de sobrecorrente de pulso a função de pulso
proteção de sobrecarga (modo latch ou não-latch selecionável)
Função de saída ON-OFF por sinal externo
Função de desligamento de sobretensão do modo latch Função de
bloqueio de subtensão (16,5V ON / 9V OFF)
Saída de referência de referência (5V)
Fabricante: Fuji Electric
http://www.fujielectric.com/

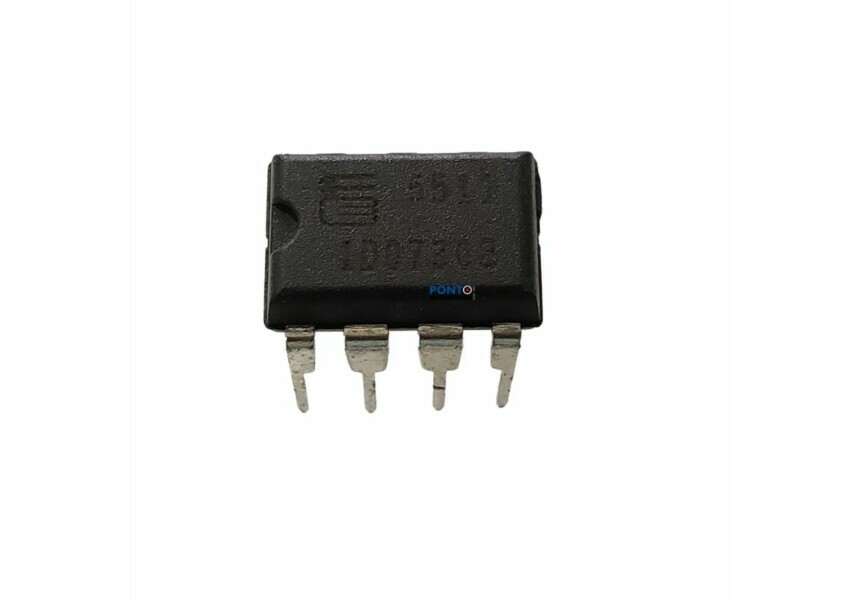

Número da peça: FA5511P
Pacote: DIP-8
Itens semelhantes: FA5510P, FA5510N, FA5511P, FA5511N, FA5514P, FA5514N, FA5515P, FA5515N
