Circuito Integrado EG8010

Produto: Em estoque
SKU
000103
0 avaliações
R$35,00
-5%
 R$33,25

Desconto à vista
ou R$35,00 em 1x de R$35,00 s/ juros

Outras formas de pagamento
Adicionar aos favoritos
Apenas 45 unidades restantes!
*Não sei meu CEP
  • Novo

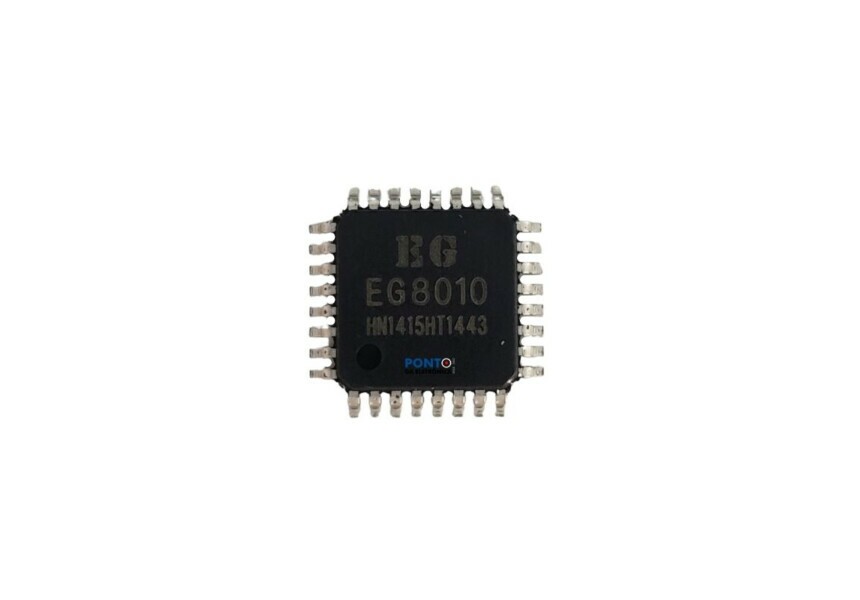

main product photo
Detalhes do produto
Mais informações

Circuito Integrado EG8010
Transformador de Frequência de Baixa Potência.

Descrição do produto:
O EG8010 como um ASIC controlador para inversores de onda senoidal pura, indicado para uso em energia renovável (inversores solares), UPS, e sistemas DC‑AC com alta precisão. Ele integra geração SPWM, controle de dead time, soft-start, feedback eletrônico e segurança interna contra sobrecorrente, subtensão ou sobretemperatura.

Especificações técnicas:

Parâmetro Detalhes
Tensão de alimentação +5 V único (lógica CMOS)
Frequência de saídas SPWM configurável (50 Hz, 60 Hz, 0–400 Hz) via pinos de seleção
Modulação Unipolar ou bipolar via configuração de pino
Dead-time 300 ns, 500 ns, 1 µs ou 1,5 µs configurável via pinos DT0/DT1
Oscilador externo Cristal de 12MHz necessário
Proteções integradas Sobretensão, subtensão, sobrecorrente, temperatura elevada
Soft‑start Modo soft‑start selecionável com tempo típico de 1 s
Comunicação Suporte RS‑232, interface com módulo LCD 12832 opcional
Encapsulamento LQFP‑32 (7×7 mm) ou DIP‑28 — ver datasheet
Código equivalente EG8025 (versão superior), SG3525, TL494 (controladores PWM similares)

Benefícios e diferenciais:
Sinal AC limpo e eficiente com baixa distorção harmônica (THD reduzida) para inversores de energia pura.
Alta integração, reduzindo componentes externos e simplificando o projeto de inversor.
Proteções internas robustas, aumentando a confiabilidade em cenários críticos.
Alta personalização via pinos de configuração para frequência, modulação e dead time.
Compatibilidade com módulos populares, como o EGS002 (EG8010 + IR2110) utilizados em placas inversoras DIY.

Aplicações recomendadas:
Inversores de energia solar (off-grid ou híbridos)
Sistemas UPS para equipamentos sensíveis.
Controladores de frequência para motores monofásicos.
Sistemas de geração digital e engenharia de motores.
Controladores de tensão ou dimmers de frequência variável em ambientes industriais e domésticos.

Instruções de uso:
Monte o cristal de 12 MHz com trimpot e layout cuidadoso para estabilidade do SPWM.
Configure os pinos DT0/DT1 corretamente para evitar shoot-through nos transistores de potência (H‑bridge).
Utilize dissipadores adequados para os drivers de MOSFET/IGBT externos (ex: IR2110/IR2113) em conjunto com o EG8010.
Teste os feedbacks de tensão, corrente e temperatura para garantir proteção ativa do sistema.
Evite fontes não originais ou clones — componentes podem variar em performance.

Para mais informações, entre em contato.
