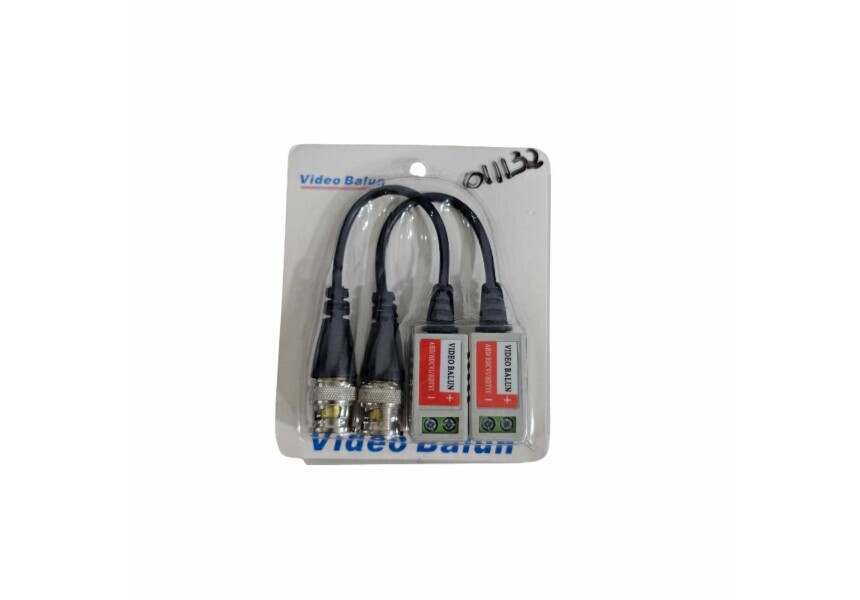

Conector de Vídeo Balun HD Cftv Com Parafuso

Conector de Vídeo Balun HD Cftv Com Parafuso

O Conector de Vídeo Balun HD CFTV Com Parafuso é um dispositivo passivo essencial em sistemas de Circuito Fechado de Televisão (CFTV) para permitir a transmissão do sinal de vídeo analógico de alta definição (HD) através de cabos de rede UTP (Cat-5e ou Cat-6), em vez de cabos coaxiais.

O detalhe "Com Parafuso" indica o método de fixação dos fios do cabo de rede (par trançado) ao corpo do balun.

O que é e Como Funciona?
O termo Balun vem do inglês BALanced to UNbalanced (Balanceado para Desbalanceado).
Função Principal: Ele atua como um conversor de impedância e sinal. O cabo coaxial (da câmera) utiliza um sinal desbalanceado (75 ohms), enquanto o cabo UTP utiliza um sinal balanceado (100 ohms). O balun faz essa conversão, permitindo que o sinal de vídeo viaje eficientemente pelo cabo de rede.
Transmissão: É vendido em par, sendo que um balun é conectado na ponta da câmera (transmissor) e o outro é conectado na ponta do gravador (DVR/NVR) (receptor).

Conexões:
Lado DVR/Câmera: Possui um conector BNC Macho que se encaixa na entrada BNC do DVR ou na saída BNC da câmera.
Lado UTP: Possui um borne de parafuso onde se conectam os dois fios do par trançado do cabo de rede (um fio para o positivo e outro para o negativo do sinal de vídeo).

Características Chave (HD e Parafuso)
Tecnologia HD (Multi-HD)
Este tipo de balun moderno é compatível com as principais tecnologias analógicas de alta definição:
HDCVI
HDTVI
AHD
Analógico Tradicional (CVBS)

Suporta diversas resoluções, incluindo 720p (HD), 1080p (Full HD), e muitos modelos mais novos suportam até 4MP, 5MP e 4K (Ultra HD).

Conector Com Parafuso
Fixação: Garante uma conexão física firme e segura do cabo UTP, pois os parafusos pressionam os fios contra os contatos do borne.
Vantagem: É muito popular e oferece um excelente custo-benefício.
Alternativa: O modelo com parafuso é a alternativa aos modelos de "engate rápido" ou "borne de pressão", que utilizam um mecanismo de clique ou mola, sem a necessidade de chave de fenda.

Distâncias Típicas de Transmissão (Passivo)

Como é um balun passivo (não precisa de fonte de alimentação), a distância máxima de transmissão varia de acordo com a resolução e a qualidade do cabo UTP (recomenda-se Cat-5e ou Cat-6, 100% cobre):

Se precisar de distâncias maiores ou estiver preocupado com ruídos e interferências em longos trechos, pode ser necessário considerar um Power Balun ou um Balun Ativo (que utilizam alimentação externa).

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
