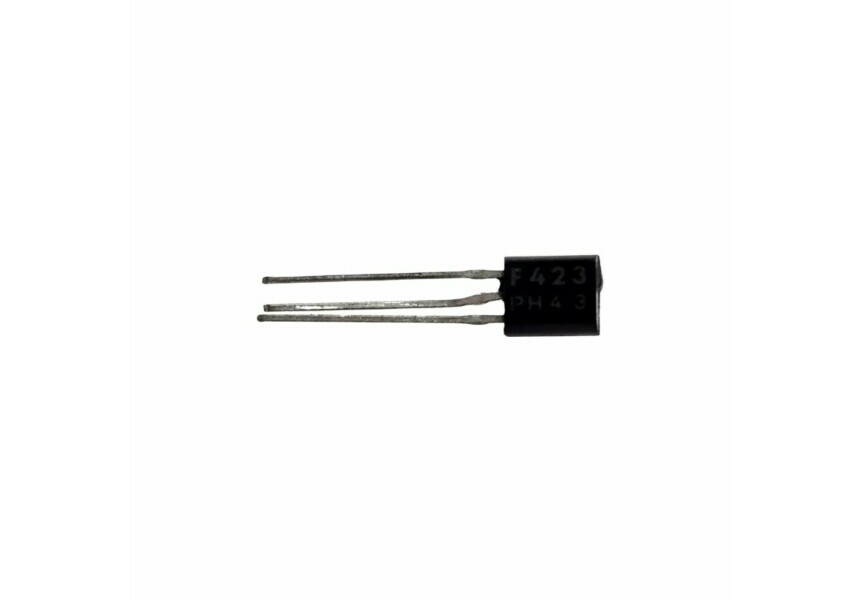

Transistor F423 Philips
O BF423 é um transistor bipolar de silício de alta tensão, com polaridade PNP.
Seu encapsulamento é TO-92 (plástico, de três terminais).
É projetado para aplicações de saída de vídeo — por exemplo, estágios de vídeo em televisores e monitores coloridos.
Seus complementares (quando se usa configuração push-pull ou estágios simétricos) são os transistores NPN: BF420 e BF422.
Principais Especificações Técnicas (limites absolutos / características típicas)
| Parâmetro / Característica | Valor / Detalhes |
|---|---|
| Tensão coletor-emissor (Vceo) | –250 V |
| Tensão coletor-base (Vcbo) | –250 V |
| Tensão emissor-base (Vebo) | –5 V |
| Corrente de coletor contínua (Ic) | até –50 mA (algumas fontes indicam pico de –100 mA) |
| Corrente de pico no coletor (Icm) | até –100 mA |
| Dissipação máxima de potência (Pc) | ~ 830 mW (0,83 W) |
| Ganho de corrente contínua (h_FE) | típico mínimo ~ 50 (em certas condições) |
| Frequência de transição (f_T) | ~ 60 MHz (mínimo, sob condições típicas) |
| Capacitância de realimentação / coletor-base (C_cb ou similar) | ~ 1,6 pF (quando Vce ≈ –30 V, Ic ≈ 0 A, frequência 1 MHz) |
| Temperatura de junção de operação (T_j) | Faixa de operação de –55 °C até +150 °C (dependendo da aplicação / datasheet) |
