Circuito Integrado CD4073BE

Circuito Integrado CD4073BE
Porta lógica

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Portas lógicas
Produto: Porta de Função Única
Função lógica: AND
Família lógica: CD4000
Número de portas: 3 portas
Número de linhas de entrada: 3 Input
Número de linhas de saída: 1 Saída
Corrente de saída de alto nível: - 1,5 mA
Corrente de saída de nível baixo: 1,5 mA
Tempo de retardo de propagação: 120 ns
Tensão de alimentação - Máx: 18 V
Tensão de alimentação - Mín: 3 V
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 125 C
Estilo de montagem: SMD / SMT
Caixa / Gabinete: PDIP-14
Função: Tripla 3 entradas
Altura: 4,57 mm
Tipo de entrada: CMOS
Comprimento: 19,3 mm
Faixa de temperatura operacional: - 55 C a + 125 C
Tipo de saída: CMOS
Corrente inativa: 20 nA
Série: CD4073B
Largura: 6,35 mm
Marca: Texas Instruments
Tipo de lógica: 3 entradas E
Número de bits: 3 bits
Corrente de Alimentação Operativa: 25 uA
Tensão de alimentação operacional: 10 V
Tipo de Produto: Portões Lógicos
Quantidade do pacote de fábrica: 25
Subcategoria: CIs lógicos

O Circuito Integrado CD4073BE é um CI CMOS que incorpora três portas lógicas AND de 3 entradas cada, oferecendo excelente desempenho em circuitos digitais e aplicações de controle lógico. Desenvolvido com tecnologia CMOS de alta confiabilidade, o CD4073BE apresenta baixo consumo de corrente, alta imunidade a ruídos e ampla faixa de tensão de operação, tornando-o compatível com diversas famílias lógicas.
Ideal para uso em projetos de automação, sistemas embarcados, instrumentação, controle industrial e circuitos de interface, o CD4073BE é amplamente utilizado em montagens didáticas e profissionais.

Características principais:
Tecnologia CMOS de baixa potência
Contém três portas AND de 3 entradas cada
Tensão de operação: 3V a 15V
Alta imunidade a ruído
Compatível com outras famílias lógicas CMOS e TTL
Encapsulamento DIP-14 para fácil montagem em protoboards e PCBs

Aplicações típicas:
Circuitos lógicos digitais
Sistemas de controle e automação
Interfaces lógicas
Equipamentos eletrônicos em geral
Projetos educacionais e de prototipagem
Encapsulamento: DIP-14
Fabricante (comum): Texas Instruments, RCA, entre outros

O CD4073BE é uma escolha confiável para quem busca simplicidade, versatilidade e baixo consumo em aplicações lógicas digitais.
Valor Unitário

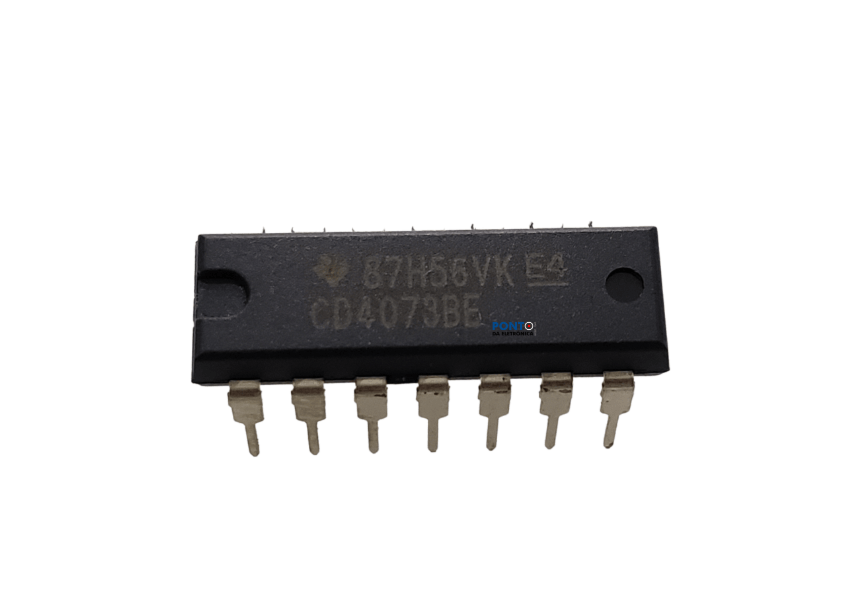

Imagem Ilustrativa
