Circuito Integrado CD4071

Circuito Integrado CD4071

O Circuito Integrado CD4071 é um componente fundamental da Família Lógica CMOS $4000$(também conhecida como$\text{CD}40\text{xx}$).
Abaixo está a descrição completa do CI$\text{CD}4071$:

Descrição e Função Principal
O$\text{CD}4071$ é um Quad 2-Input OR Gate (Quatro Portas Lógicas OU de Duas Entradas).
Função Lógica ($\text{OU}$): Realiza a operação lógica OU. A saída de qualquer porta será de nível lógico ALTO ($\text{ALTO}$ ou '1') se uma ou ambas as suas entradas estiverem em nível ALTO. A saída será BAIXA ($\text{BAIXO}$ ou '0') apenas se ambas as entradas estiverem em nível BAIXO.
Organização: O chip contém quatro (Quad) portas $\text{OU}$ independentes, cada uma com duas entradas, permitindo a implementação de quatro operações $\text{OU}$distintas no mesmo CI.
Série$\text{CMOS }4000\text{B}$: A letra 'B' (como em $\text{CD}4071\text{B}$) indica que o dispositivo possui saídas bufferizadas (amortecidas), o que melhora a capacidade de fanout (capacidade de acionar outras portas) e proporciona maior simetria nas características de comutação.

Especificações Técnicas Chave
Tensão de Alimentação (EmDD​): Possui uma ampla faixa operacional, tipicamente de $3\text{Em}$um$18\text{Em}$, tornando-o compatível com vários níveis lógicos.
Encapsulamento Comum: Geralmente fornecido no pacote $\text{DIP}-14$($\text{Pacote Dual In-line}$de$14$ pinos), projetado para montagem through-hole ($\text{PTH}$).
Imunidade a Ruídos: Devido à tecnologia$\text{CMOS}$, possui alta imunidade a ruídos, o que é uma vantagem em muitos ambientes.
Baixo Consumo de Energia: Apresenta consumo de energia estática muito baixo.

Valor Unitário

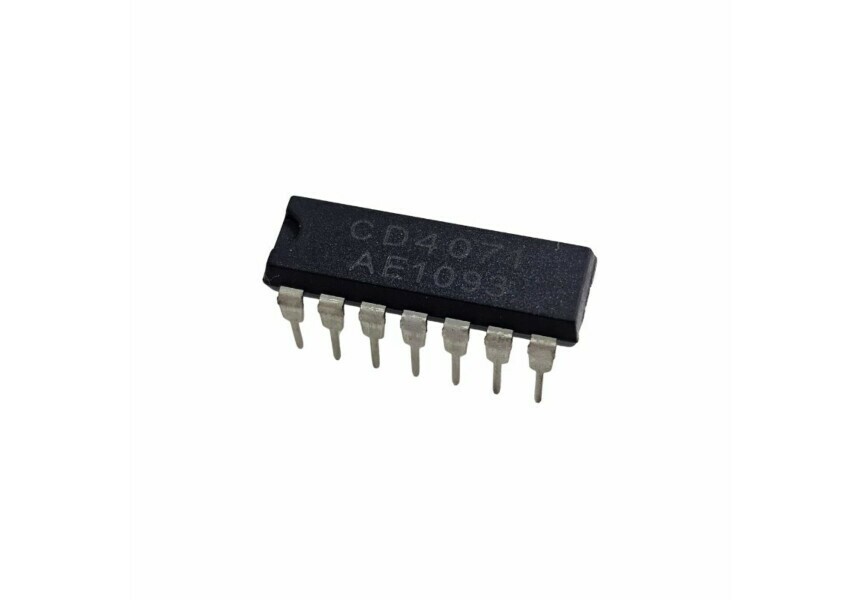

Imagem Meramente Ilustrativa
Para Mais Informações, entre em contato
