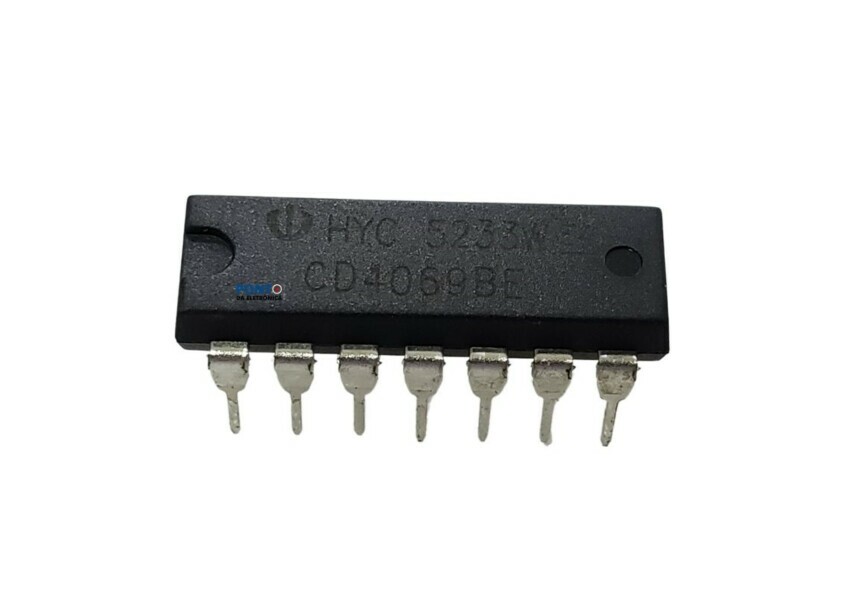

Circuito Integrado CD4069UBE Texas

Circuito Integrado CD4069BE

O CD4069BE da Texas Instruments é um circuito integrado digital muito conhecido, pertencente à popular família lógica CMOS série CD4000.

Descrição e Função
O CD4069BE é um Hex Inverter (Inversor Hexa) não-bufferizado.
Função Lógica: Contém seis (Hex) portas lógicas NOT (inversoras) independentes em um único encapsulamento.
Porta NOT: É a porta lógica mais simples. O sinal de saída é sempre o complemento lógico do sinal de entrada. Se a entrada for Alta (High / 1), a saída é Baixa (Low / 0), e vice-versa.
Tecnologia: CMOS (Semicondutor de Óxido Metálico Complementar), conhecida por sua baixa dissipação de potência.
Série: 4000B, indicando que possui características de saída padronizadas e simétricas (embora o "UB" signifique Unbuffered - não-bufferizado).

Aplicações Comuns
Devido à sua alta impedância de entrada e faixa de tensão ampla, o CD4069BE é frequentemente usado em:
Inversão de Sinais: Funções lógicas NOT simples.
Osciladores: Sua característica de inversor não-bufferizado o torna ideal para a construção de osciladores de anel (ring oscillators) e osciladores com cristal.
Modelagem/Aprimoramento de Pulso (Pulse Shaping).
Amplificadores de Alta Impedância.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
