Circuito Integrado CD4046BE

Circuito Integrado CD4046BE
Circuito de Captura de Fase

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Circuitos de captura de fase - PLL
Tipo: PLL
Número de circuitos: 1
Tensão de alimentação - Máx: 18 V
Tensão de alimentação - Mín: 3 V
Tecnologia: Si
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 125 C
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-16
Embalagem: Vareta
Altura: 4,57 mm
Comprimento: 19,3 mm
Série: CD4046B
Largura: 6,35 mm
Marca: Texas Instruments
Nível de saída: CMOS
Tensão de alimentação operacional: 3 V a 18 V
Tipo de Produto: PLLs - Loops Bloqueados por Fase
Subcategoria: Circuitos integrados sem fio e RF

O Circuito Integrado CD4046BE é um dispositivo CMOS que combina um PLL (Phase-Locked Loop) com um VCO (Oscilador Controlado por Tensão), oferecendo uma solução completa para controle, geração e sincronização de frequência em diversos sistemas eletrônicos. Extremamente versátil, ele é amplamente utilizado em aplicações como moduladores, demoduladores, sintetizadores de frequência, sistemas de comunicação, circuitos de temporização e controles digitais.
O VCO integrado permite ajustar a frequência a partir de uma tensão externa, enquanto o PLL trabalha para manter o sinal de saída travado em fase com o sinal de referência, garantindo estabilidade e precisão.
Além disso, o CD4046BE oferece dois tipos de comparadores de fase, aumentando a flexibilidade de projeto e possibilitando adequação a diferentes arquiteturas de circuito.
Com baixo consumo típico da tecnologia CMOS, ampla faixa de tensão de operação e excelente imunidade a ruído, o CD4046BE é ideal para projetos profissionais e educacionais que exigem sincronismo preciso e controle eficiente de frequência.
Valor Unitário

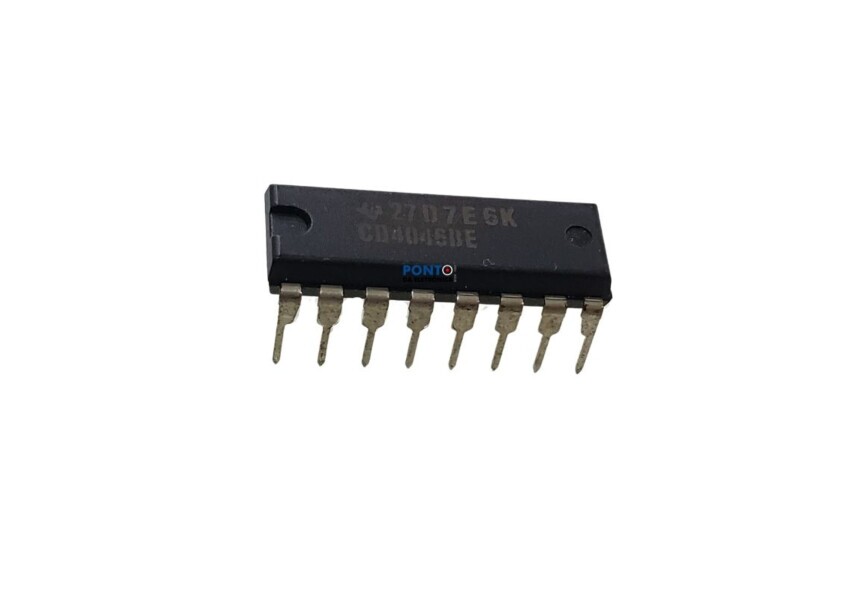

Imagem Ilustrativa
