Transistor 2SC4026 Motorola

Transistor 2SC4026 Motorola

O 2SC4026 é um transistor de potência epitaxial de silício NPN originalmente fabricado pela Motorola (agora ON Semiconductor). Ele foi projetado principalmente para comutação de alta velocidade e amplificação de alta tensão .
É um componente robusto, frequentemente encontrado em circuitos de alimentação e estágios de saída de deflexão horizontal para telas de alta resolução ou equipamentos industriais especializados.

Especificações principais

Segue abaixo a descrição técnica das capacidades do 2SC4026:

Pacote físico e pinagem
O transistor Motorola 2SC4026 geralmente vem em um encapsulamento TO-220ML (totalmente isolado) ou em um encapsulamento TO-220 padrão. A versão isolada é comum em fontes de alimentação porque permite fixar o transistor diretamente a um dissipador de calor sem a necessidade de uma almofada isolante adicional.
Diagrama de pinagem (vista frontal, com os terminais apontando para baixo):
Base (B)
Colecionador (C)
Emissor (E)

Características distintivas
Alta tensão: Com uma tensão de 600V, ele foi projetado para suportar tensões elétricas significativas.
Comutação rápida: Possui uma tensão de saturação muito baixa e tempos de transição de alta velocidade, tornando-o eficiente para aplicações em "modo de comutação", onde liga e desliga milhares de vezes por segundo.
Confiabilidade: A linha "E" da Motorola, ou série de alto desempenho, era conhecida por sua alta estabilidade térmica.

Aplicações comuns
Reguladores de comutação: o coração de muitos conversores de energia CA-CC.
Inversores de alta velocidade: Utilizados em sistemas de controle de motores ou UPS.
Circuitos de deflexão: Encontrados em monitores CRT mais antigos e em equipamentos de imagem médica.

Valor Unitário

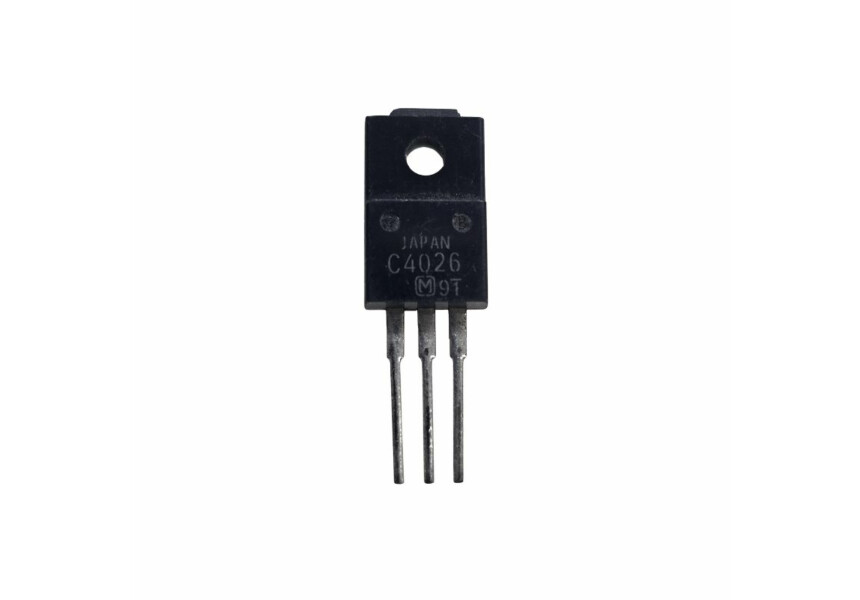

Imagem Meramente Ilustrativa
