Circuito Integrado CD4023BE

Circuito Integrado CD4023BE
Porta Lógica

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Portas lógicas Família lógica: CD4000
Número de linhas de entrada: 3 Entrada
Número de linhas de saída: 1 Saída
Corrente de saída de alto nível: - 4,2mA
Corrente de saída de nível baixo: 4,2mA
Tempo de retardo de propagação: 250ns
Tensão de alimentação - Máx: 15V
Tensão de alimentação - Mín: 5V
Temperatura operacional mínima: - 55°C
Temperatura operacional máxima: + 125°C
Estilo de montagem: Orifício de passagem Caixa / Gabinete: MDIP
Função: NAND Altura: 3,43mm
Comprimento: 19,56mm
Corrente inativa: 6nA
Largura: 6,35mm
Marca: Texas Instruments
Tipo de lógica: CMOS
Tensão de alimentação operacional: 9V, 12V
Tipo de Produto: Portões Lógicos
Subcategoria: CIs lógicos
Circuito Integrado CD4023BE

O Circuito Integrado CD4023BE é um componente eletrônico digital bastante comum, parte da popular série CD4000 de lógica CMOS (Complementary Metal-Oxide Semiconductor).
Aqui está um resumo de suas características e aplicações:
Função Principal: Ele contém três portas NAND independentes, cada uma com três entradas. Por isso, é frequentemente chamado de "Triple 3-Input NAND Gate" (Porta NAND Tripla de 3 Entradas).
Porta NAND: Uma porta NAND é um tipo de porta lógica digital que produz uma saída BAIXA (0) apenas se TODAS as suas entradas forem ALTAS (1). Se qualquer uma das entradas for BAIXA, a saída será ALTA.
Tecnologia CMOS: Isso significa que o chip consome pouca energia, tornando-o adequado para aplicações alimentadas por bateria e em sistemas onde a eficiência energética é importante.
Tensão de Operação: Ele opera em uma ampla faixa de tensão, tipicamente de 3V a 18V, o que o torna versátil para diferentes projetos.
Invólucro (Package): A designação "BE" geralmente indica um invólucro DIP-14 (Dual In-line Package com 14 pinos), que é um formato padrão para montagem PTH (Through-Hole Technology), ou seja, com pinos que passam por furos na placa de circuito impresso.

Aplicações Comuns:
Circuitos Lógicos Digitais: É um bloco construtivo fundamental para criar diversas funções lógicas.
Sistemas com Microprocessadores e Microcontroladores: Pode ser usado para condicionamento de sinal, interfaceamento e outras operações lógicas auxiliares.
Controladores de Memória e Interfaces.
Geração de Sinais e Temporização: Em alguns casos, pode ser adaptado para funções de oscilação ou atraso de tempo, embora não seja sua função primária.
Em resumo, o CD4023BE é um CI de lógica digital versátil e de baixo consumo, amplamente utilizado para implementar funções de porta NAND em uma variedade de circuitos eletrônicos.
Valor Unitário

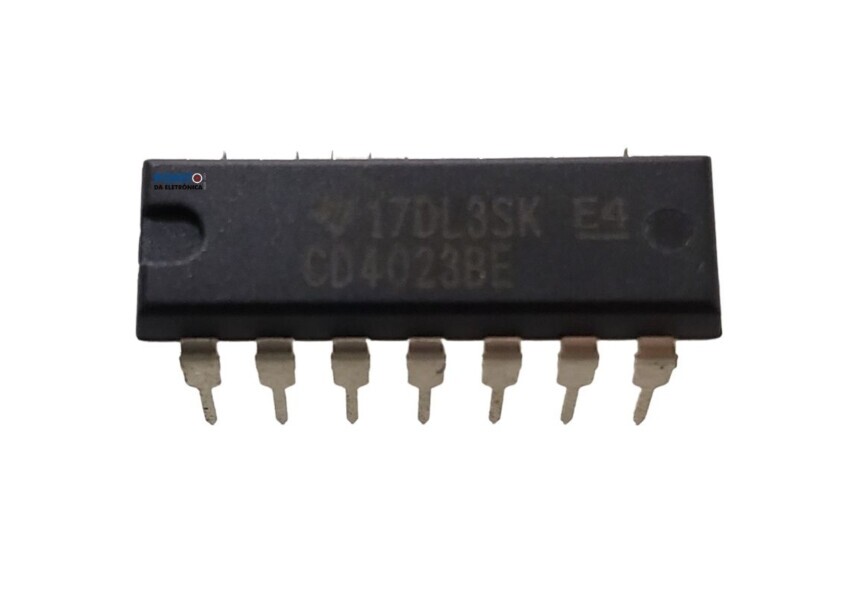

Imagem Meramente Ilustrativa
