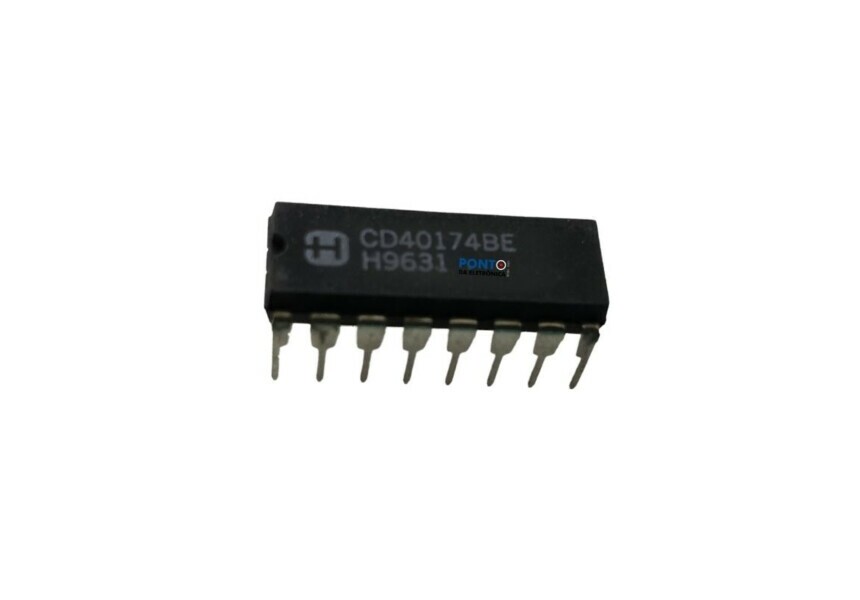

Circuito Integrado CD40174BE

Circuito Integrado CD40174BE

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Chinelos
Número de circuitos: 7
Família lógica: CD4000
Tipo de lógica: Flip-Flop tipo D
Polaridade: Não Invertendo
Tipo de entrada: CMOS
Tipo de saída: CMOS
Tempo de retardo de propagação: 300 ns
Corrente de saída de alto nível: - 1,5 mA
Corrente de saída de nível baixo: 1,5 mA
Tensão de alimentação - Mín: 3 V
Tensão de alimentação - Máx: 18 V
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 125 C
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-16
Marca: Texas Instruments
Função: Hex
Altura: 4,57 mm
Comprimento: 19,3 mm
Número de canais: 6
Número de linhas de entrada: 6
Número de linhas de saída: 6
Tensão de alimentação operacional: 10 V
Faixa de temperatura operacional: - 55 C a + 125 C
Tipo de Produto: Flip Flops
Corrente inativa: 20 uA
Tipo de reset: Master Reset
Série: CD40174B
Subcategoria: CIs lógicos
Largura: 6,35 mm

O CD40174BE é um circuito integrado da família CMOS 4000, composto por seis flip-flops tipo D com clock comum e reset, utilizado em aplicações de lógica digital e armazenamento temporário de dados.
Esse componente é ideal para projetos de registradores, buffers de dados, circuitos sequenciais e sistemas digitais, oferecendo baixo consumo de energia e ampla faixa de tensão de operação.
Com encapsulamento DIP-16, o CD40174BE é fácil de montar em placas de circuito impresso e também em protoboards para desenvolvimento e manutenção de circuitos eletrônicos.

Principais Características:
Modelo: CD40174BE
Tipo: Hex D Flip-Flop com Reset
Tecnologia: CMOS
Número de Flip-Flops: 6
Clock comum para todos os flip-flops
Reset mestre assíncrono
Baixo consumo de energia
Encapsulamento: DIP-16 (PTH)

Aplicações:
Registradores de dados
Circuitos sequenciais
Sistemas digitais
Interface lógica
Armazenamento temporário de dados
Projetos eletrônicos e didáticos

Conteúdo da Embalagem:
1x Circuito Integrado CD40174BE

Para mais informações, entre em contato.
