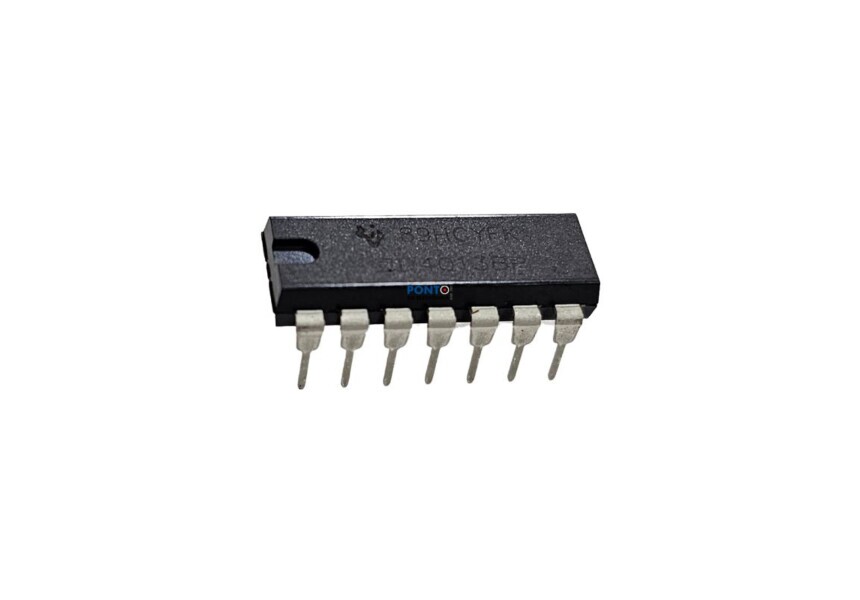

Circuito Integrado CD4013BP Texas

O circuito integrado CD4013BP da Texas Instruments (família CD4013B), com base nos dados técnicos:

O CD4013BP é uma variante do CD4013B, que contém dois flip-flops do tipo D independentes, acionados em borda positiva (positive-edge trigger). Cada flip-flop possui entradas de dados (D), relógio (Clock), Set (preset) e Reset assíncronos, além das saídas Q e Q̄. É usado em circuitos digitais para guardar estados, contar, dividir frequências, toggles, registradores etc.

Características Elétricas e Operacionais:

Parâmetro Valor / Faixa Observações
Tensão de alimentação (V_DD) 3 V a 18 V Permite ampla aplicação em sistemas com tensões diversas.
Corrente quiescente (I_Q) Aproximadamente 4 µA Em condições típicas de operação.
Corrente de saída (nível alto / baixo) ± ~ 6,8 mA Capacidade moderada para cargas leves.
Capacitância de entrada Cerca de 5 pF Importante para determinar o carregamento do circuito de clock ou entrada.
Frequência máxima de clock ~ 24 MHz Em condições ideais de tensão de alimentação e carga leve.
Atraso de propagação (propagation delay) Até ~ 90 ns (em 15 V, CL = 50 pF) Tempo do clock até a saída Q ou Q̄.
Tipo de trigger Borda de subida (positive edge) D → Q na transição de subida do clock.

Temperatura e Ambiente:
Temperatura de operação: ~ –55 °C a +125 °C ambient.
Faixa de armazenamento geralmente até ~ –65 °C a +150 °C.

Encapsulamento / Pacote:
A versão “BP” vem em invólucro TSSOP‑14 (packaging de montagem em superfície, superfície fina).
Dimensões típicas: largura ~ 4,40 mm.

Funcionalidades de Controle e Uso:
Entradas Set e Reset são assíncronas — quando ativadas, alteram a saída independentemente do clock.
É importante que entradas não utilizadas sejam mantidas em nível definido (alto ou baixo), para evitar estados indefinidos.
Pode ser usado para aplicações de toggle (ligando saída Q de volta em D) ou contagem/divisão de frequência, uma vez que cada flip-flop pode alternar de estado conforme sinais de clock e reset.
Valor Unitário
Imagem Ilustrativa
