Circuito Integrado ACPL332J = A332J

Circuito Integrado ACPL332J = A332JOpto
Acoplamento de Saída Lógica 1.5 Amper IGBT Gate Drive

Especificações:
Fabricante: Broadcom Limited
Categoria de produto: Optoacoplamentos de saída lógicos
Caixa / Gabinete: SOIC-16
Número de canais: 2 canais
Tensão de isolamento: 3750
VrmsVf - Tensão no sentido direto: 1,95
VVr - Tensão no sentido inverso: 5
VPd - Dissipação de potência: 600 mW
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 105 C
Série: ACPL-3
Embalagem: Carretel
Marca: Broadcom / Avago
Tempo de queda: 50 ns
Altura: 3,51 milímetros
Diâmetro: 10,31 mm
Tipo de Produto: Optoacopladores de Saída Lógica
Tempo de ascensão: 50 ns
Subcategoria: Optoacopladores
Largura: 7,49 mm
Valor Unitário

O ACPL-332J (também conhecido como A332J) é um optoacoplador de saída lógica desenvolvido pela Broadcom (anteriormente Avago Technologies), projetado para acionar diretamente transistores IGBT e MOSFET em aplicações de alta potência. Este componente integra recursos avançados de proteção e controle, tornando-o ideal para sistemas industriais que exigem isolamento elétrico e confiabilidade.

Especificações Técnicas:
Tipo: Driver de gate isolado para IGBT/MOSFET
Encapsulamento: SOIC-16 (SMD)
Corrente de saída (pico): 2,5 A
Tensão de isolamento: até 5000 Vrms
Proteções integradas:
Detecção de desaturação (V_CE)
Bloqueio por subtensão (UVLO) com histerese
Desligamento suave do IGBT
Realimentação de falha isolada por coletor aberto
Clamp ativo de Miller
Tempo de propagação: máximo de 250 ns
Rejeição de modo comum (CMR): mínimo de 15 kV/µs
Faixa de temperatura de operação: -40°C a +105°C

Aplicações Comuns:
Acionamento isolado de IGBT/MOSFET
Inversores industriais
Fontes de alimentação chaveadas (SMPS)
Controle de motores AC e DC sem escovas
Sistemas de correção de fator de potência (PFC)
Valor Unitário

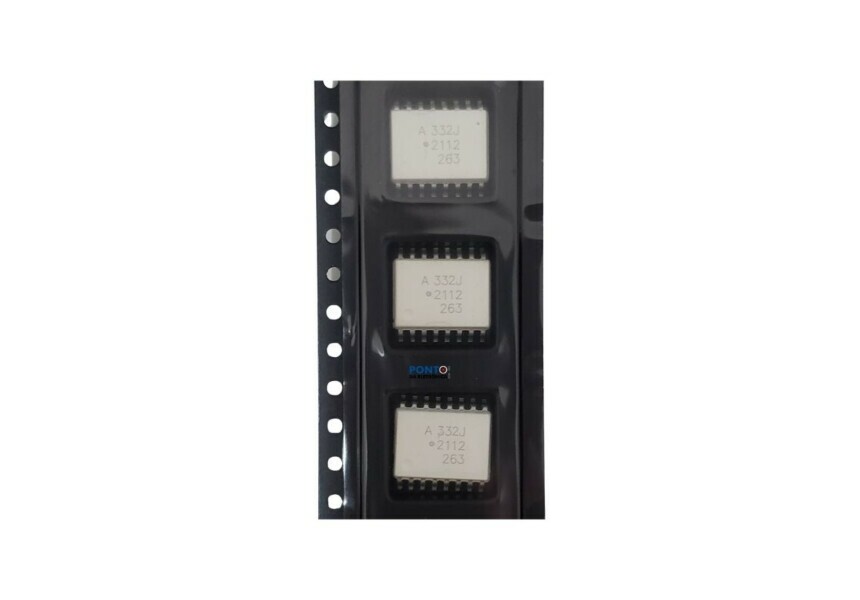

Imagem Ilustrativa

Para mais informações, entre em contato.
